Связь

alt

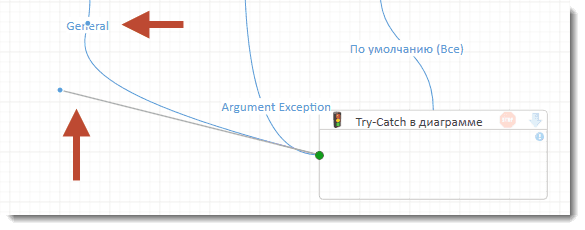

Связь — это соединительный элемент, который определяет переходы между компонентами в диаграмме процесса. Визуально представляет собой линию со стрелкой, указывающей направление выполнения.

Элемент создается автоматически при соединении двух компонентов и не может существовать отдельно от них. Связи являются ключевым элементом управления логикой процесса — именно они определяют, по какому пути пойдет выполнение в зависимости от условий.

Направление выполнения указывается стрелкой на конце линии.

Как создать связь

Для соединения стартового элемента с первым действием:

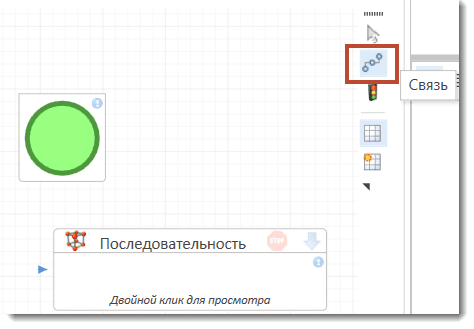

  1. Нажмите на кнопку Связь на панели инструментов:

alt

  1. Наведите курсор на элемент - появятся 4 точки соединения:

alt

  1. Зажмите левую кнопку мыши на одной из точек и перетащите линию к первому исполняемому элементу.

  2. Отпустите кнопку мыши, когда линия достигнет целевого элемента - соединение замкнется:

alt

После создания связи можно настроить ее стиль (тип линии), выбрав один из вариантов в свойствах.

Доступные стили:

  • ANGLED - ломаная линия с прямыми углами
  • CURVED - плавная изогнутая линия
  • STRAIGHT - прямая линия

При выделении связи становятся доступными маркеры направления (direction lines/handles) и опорныме точки- специальные маркеры для управления изгибами линии:

alt

Свойства элемента

Описание общих свойств элемента см. в разделе Свойства элемента.
Символ * в названии свойства указывает на обязательность заполнения.

СвойствоТипОписание
Результат проверкиObjectЗначение, при котором выполняется данный переход. Сравнивается с результатом вычисления условия в элементе Принятие решения. Может быть любого типа: True/False (bool), числовые (int), строковые значения (string) и т.д.

Результат проверки должен соответствовать тому, что возвращает условие. Например, если условие возвращает bool, указывайте True или False. Если условие возвращает код статуса — указывайте число, например 200.

Важные моменты:

  • При перемещении элементов связь автоматически перерисовывается
  • Связь нельзя разорвать — только удалить и создать заново
  • При копировании фрагментов диаграммы связи копируются вместе с элементами

Для сложных диаграмм с множеством связей используйте осмысленные имена для связей (через свойство Наименование) и разные стили линий для разных типов переходов. Это сделает диаграмму более читаемой.

Пример Learning

Для изучения работы с элементом скачайте обучающий RPA-проект по следующей ссылке: Скачать архив Learning 

  1. Скачайте архив с обучающими материалами с указанной страницы.
  2. Распакуйте архив и откройте проект StudioActivities в Студии.
  3. Найдите процесс StudioActivities/Ru/Диаграмма/Основы.ltw для изучения работы элемента.
