Очереди обмена данными (интерфейс UI4)

Очереди обмена данными – это структуры данных в базе данных Оркестратора, используемые для организации коммуникации роботов при выполнении RPA-проектов.

Очереди могут работать по принципу FIFO («первым пришёл – первым обслужен») или по фильтру с блокировкой, при котором элемент извлекается только одним роботом. Чтение с фильтром гарантирует эксклюзивный доступ к элементу и оптимально использует блокировки в базе данных.

Особенности версии 1.25.11: при фильтрации с опцией Занимать (в Студии - активность Получить из очереди по фильтру) блокировка применяется только к элементам, соответствующим фильтру. Для зашифрованных очередей блокировка с фильтром запрещена (ошибка HTTP 409 Conflict).

Где найти: главное меню → раздел Роботы → вкладка Очереди обмена данными.

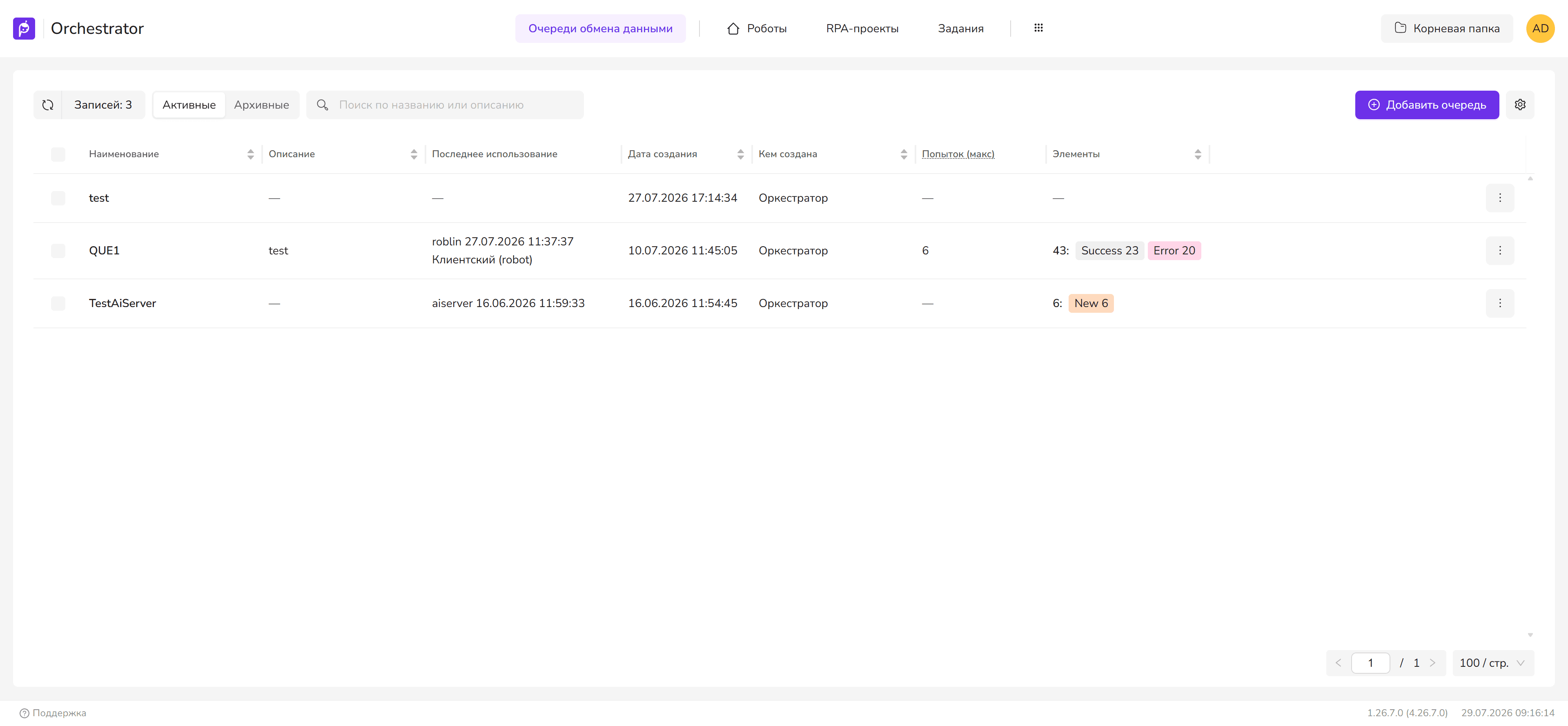

Список очередей переключается между режимами Активные и Архивные. Колонки: Наименование, Описание, Последнее использование (робот и время), Дата создания, Кем создана, Попыток (макс) и Элементы — в последней колонке рядом с общим числом элементов показаны их статусы (например, Success 23, Error 20, New 6). Над таблицей — поиск по названию или описанию.

1. Создание очереди

Чтобы создать очередь:

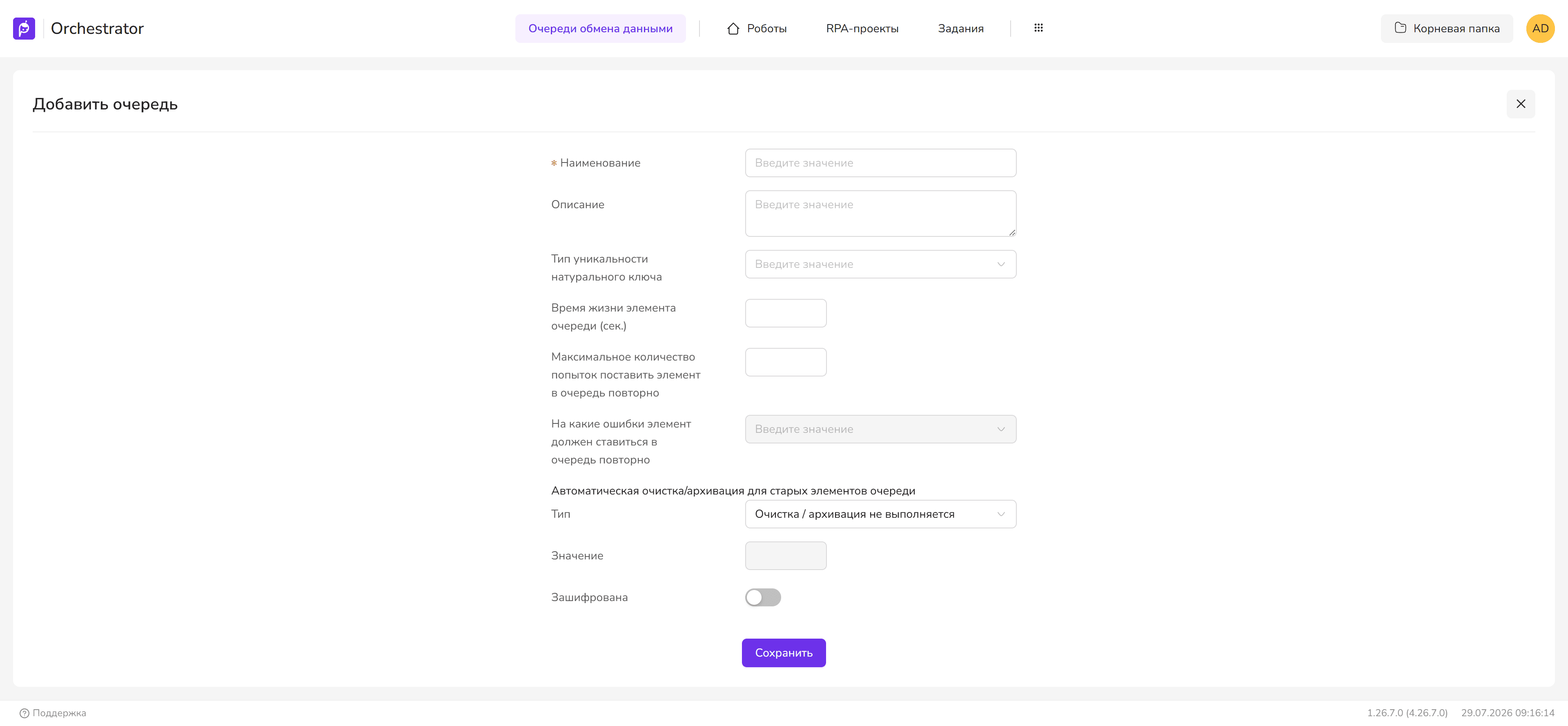

1. Перейдите в раздел Роботы → Очереди обмена данными.
2. Нажмите Добавить очередь.
3. Задайте параметры очереди. Подробное описание параметров приведено в разделе 2. Настройки очереди.

Общие схемы алгоритмов для обработки очереди:

2. Настройки очереди

Очередь обмена данными может создаваться с настройками, определяющими её поведение. Обязательное поле — только Наименование.

3. Элементы очереди

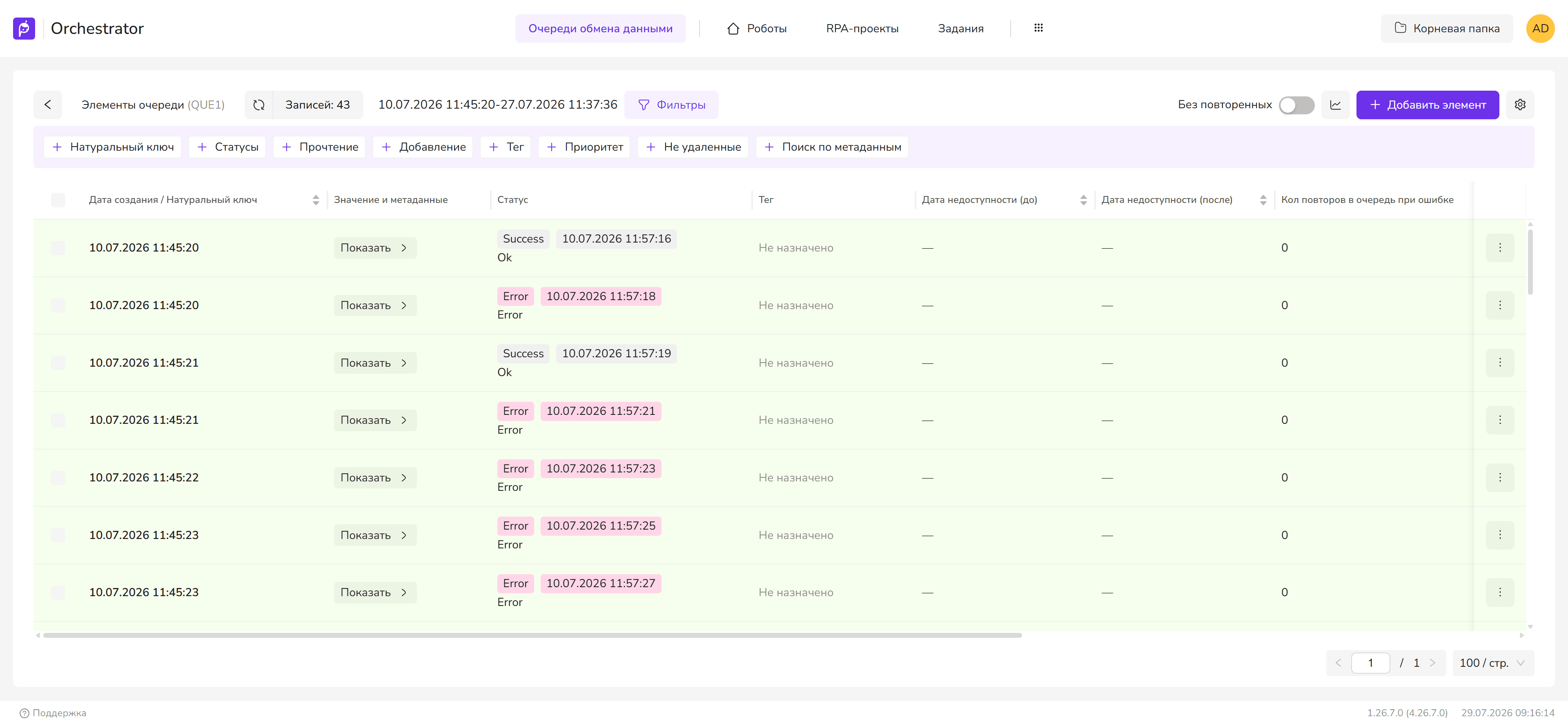

Элементы открываются действием Элементы очереди в меню строки очереди.

Колонки: Дата создания / Натуральный ключ, Значение и метаданные (раскрывается кнопкой Показать), Статус (с датой присвоения), Тег, Дата недоступности (до) и (после), Кол повторов в очередь при ошибке, Дата чтения роботом, Создавший робот, Прочитавший робот, Приоритет, Дата создания, Сообщение.

Фильтры: Натуральный ключ, Статусы, Прочтение, Добавление, Тег, Приоритет, Не удаленные, Поиск по метаданным. Переключатель Без повторенных скрывает повторно поставленные элементы; отдельная кнопка открывает статистику очереди.

Жизненный цикл и статусы элементов

Текущее состояние элемента отображается в колонке Статус. Каждый элемент в процессе обработки проходит через следующие статусы:

• New — элемент добавлен, но не извлечен.
• InProgress — элемент извлечен роботом.
• Success — обработка элемента завершена успешно.
• Error — обработка элемента завершена с общей ошибкой.
• Business Error — обработка завершена с бизнес-ошибкой.

Созданный элемент автоматически получает статус New. Дальнейшее изменение статусов зависит от логики обработки элемента роботом (подробнее см. активность Изменить состояние элемента очереди).

Обратите внимание: Статусы New и InProgress присваиваются системой автоматически. Финальные статусы (Success, Error, Business Error) фиксируются в истории изменений элемента и могут быть присвоены только из статуса InProgress.

Если элемент остаётся в статусе InProgress дольше заданного Таймаута (сек) блокировки элементов очереди, он удаляется как просроченный.

Управление элементами

Элементы очереди поддерживают следующие операции:

• Клонировать — создается новый элемент (с новым уникальным идентификатором) со статусом New. Он полностью аналогичен оригиналу по содержанию, но имеет обнуленный счетчик повторов.
• Повторить — существующий элемент (с тем же идентификатором) возвращается в состояние New. Сбрасываются признак прочтения, ссылка на текущий статус и счетчик повторов.
• Удаление — элемент удаляется из очереди согласно настройке Физическое удаление (см. раздел 2).

Для повторно поставленных элементов доступен просмотр Цепочки повторов.

Статистика по очереди

На основе событий взаимодействия роботов с очередью система автоматически вычисляет статистику:

• Количество элементов в каждом из статусов.
• График среднего времени обработки элемента очереди (время между извлечением элемента и присвоением ему финального статуса).

Дополнительные параметры элементов

При поиске по тегам флажок Присутствуют все теги сразу требует, чтобы у элемента были сразу все выбранные теги; иначе достаточно любого из них.

Далее приведены дополнительные механизмы и настройки, влияющие на обработку элементов очереди.

JSON-схемы для очередей

При создании очереди обмена данными можно задать Specific JSON Schema для валидации входных данных элементов очереди.

Примечание: Output JSON Schema и Analytics JSON Schema в текущих версиях Оркестратора не влияют на работу очередей.

Пример JSON-схемы для валидации данных

{
  "type": "object",
  "properties": {
    "prop1": { "type": "string" },
    "prop2": { "type": "array" }
  },
  "additionalProperties": false
}

Пример данных, соответствующих схеме:

{
  "prop1": "James",
  "prop2": [".NET", "LOLCATS"]
}

Автоматическая очистка и архивация элементов

Очистка доступна с версии 1.25.11, архивация — с 1.25.7.20 LTS

В интерфейсе UI4 очистка и архивация настраиваются одним блоком формы очереди — Автоматическая очистка/архивация для старых элементов очереди. В нём два поля:

Разница между режимами:

• Очистка — элементы удаляются согласно настройке Физическое удаление;
• Архивация — элементы не удаляются безвозвратно, а переносятся в архивные таблицы и остаются доступными для просмотра.

Механизм работы

Автоматическое удаление элементов выполняет служба WebApi — ExchangeQueueValuesAutoDeleteService.

• запускается автоматически при старте WebApi;
• удаляет элементы только в тех очередях, где включена функция автоматической очистки;
• работает с заданным интервалом.

Интервал выполнения очистки

Интервал запуска службы задается параметром в конфигурационном файле WebApi:

• ExchangeQueueValuesAutoDeleteInterval — интервал в минутах.
  • Не добавляется в файл по умолчанию, может быть внесен вручную.
  • Минимальное значение: 5 минут.
  • Значение по умолчанию: 60 минут.

Записи в журнале событий Оркестратора

При выполнении очистки создаются записи в Журнале событий Оркестратора.

В общем перечислении OrchestratorEvent, используемое всеми сервисами Оркестратора, создаются записи:

• ExchangeQueueItemsAutoDeleteServiceSuccess (код 3030) — успешное удаление элементов.
• ExchangeQueueItemsAutoDeleteServiceError (код 3031) — ошибка при выполнении очистки.

События фиксируются только при фактическом удалении элементов или возникновении ошибки.

Подробнее обо всех событиях Оркестратра см. в статье Перечень событий Оркестратора

Автоматическая архивация очередей обмена данными

Доступно с версии 1.25.7.20 LTS

Начиная с указанных версий, в дополнение к полному удалению элементов реализована архивация — данные сохраняются в отдельных таблицах базы данных и остаются доступными для просмотра.

Особенности:

1. Сохранение данных — элементы не удаляются безвозвратно, а переносятся в архивные таблицы (ExchangeQueueValuesArchive, TagsArchive и др.)
2. Возможность просмотра — архивные данные доступны через интерфейс Orchestrator: в списке очередей есть режим Архивные, а в элементах очереди — фильтр архивных записей
3. Расширенная конфигурация — добавлены параметры для настройки минимальных порогов архивации

Чтобы включить архивацию, при создании или редактировании очереди в блоке Автоматическая очистка/архивация для старых элементов очереди выберите Архивация при превышении возраста элемента (в днях) либо Архивация при превышении кол-ва элементов в очереди и укажите Значение.

Конфигурационные параметры архивации:

{
  "ExchangeQueue": {
    /* Минимальный возраст элемента (в днях) для архивации */
    "MinExchangeQueueArchiveLimitDays": 30,
    /* Минимальное количество элементов очереди для архивации */
    "MinExchangeQueueArchiveLimitElements": 100000,
    /* Интервал (минут) между запусками автоматической архивации */
    "ExchangeQueueValuesAutoDeleteInterval": 60,
    /* Размер пакета (записей) в сервисе автоматического удаления/архивации старых элементов очередей обмена данными (допустимый диапазон от 1 до 10000) */
    "ExchangeQueueValuesAutoDeleteChunkSize": 100
  }
}

Важно: Параметр ExchangeQueueValuesAutoDeleteChunkSize изначально не отображается в конфигурационном файле — его необходимо добавить вручную в секцию “ExchangeQueue”. Значение по умолчанию — 100, допустимый диапазон — от 1 до 10000.

Пример настройки:

{
"ExchangeQueue": {
"MinExchangeQueueArchiveLimitDays": 7,
"MinExchangeQueueArchiveLimitElements": 50000,
"ExchangeQueueValuesAutoDeleteInterval": 30,
"ExchangeQueueValuesAutoDeleteChunkSize": 500
}
}

В этом примере:

• Архивация сработает для элементов старше 7 дней
• При достижении 50 000 элементов в очереди
• Служба архивации будет запускаться каждые 30 минут
• За одну транзакцию будет архивироваться 500 элементов

Архивные таблицы в БД:

Рекомендации

Если архивные таблицы содержат большое количество записей, рекомендуется периодически переносить данные на внешний накопитель и очищать таблицы после остановки Оркестратора.

Примечание по версиям: В LTS-ветке 1.25.7 функция архивации доступна начиная с патча 1.25.7.20. В более ранних версиях поддерживается только очистка элементов без возможности их последующего просмотра.
