Диаграмма

Диаграмма – это контейнер для визуального проектирования процесса, позволяющий создавать сложную логику с помощью графических элементов. В отличие от линейной последовательности, диаграмма поддерживает ветвления, параллельное выполнение, состояния и обработку исключений.

Элемент является основой для построения машины состояний и других нелинейных сценариев автоматизации.

На рабочей области диаграмма отображается в виде прямоугольной области с заголовком и панелью инструментов

Создание диаграммы

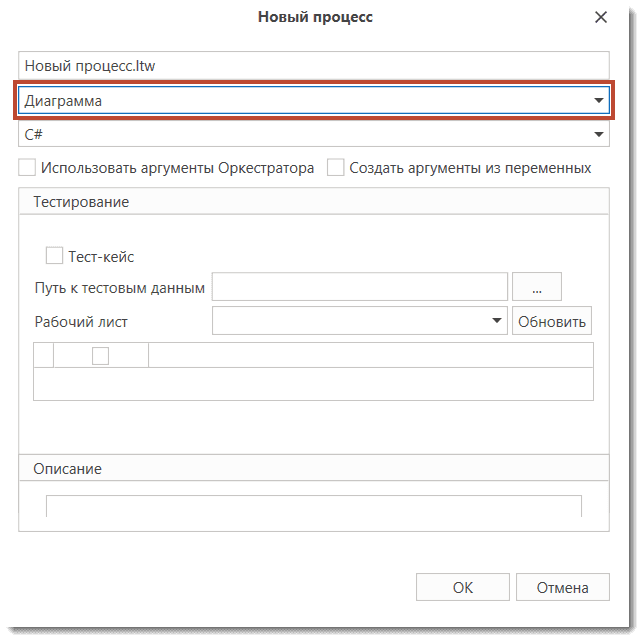

1. Нажать Создать процесс и выбрать тип Диаграмма
2. Откроется .ltw, где можно оформить диаграмму.

Добавление элементов

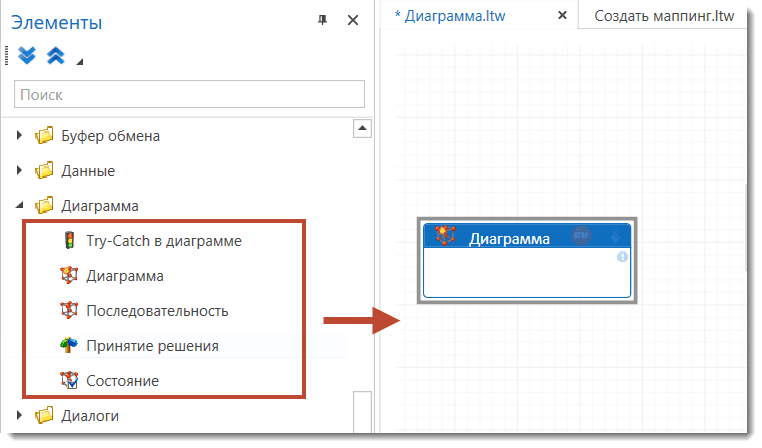

Элементы перетаскиваются из палитры компонентов на рабочую область диаграммы:

Соединение элементов

Для создания связей между элементами используется кнопка Связь на панели инструментов:

1. Нажмите Связь
2. Наведите на исходный элемент – появятся точки соединения
3. Перетащите линию к целевому элементу
4. Отпустите – связь создана

Свойства элемента

Описание общих свойств элемента см. в разделе Свойства элемента.

Специфические свойства для элемента Диаграмма отсутствуют – все настройки производятся через элементы, размещенные внутри нее.

Связанные компоненты

• Принятие решения – основной элемент, с которым работают связи с результатом проверки
• Начало диаграммы – стартовый элемент, от которого исходит первая связь
• Последовательность – первый исполняемый элемент после старта
• Состояние – переходы между состояниями
• Связь – соединительный элемент, определяющий переходы между компонентами
• Работа с диаграммой – общие принципы работы
