Начало диаграммы
Начало диаграммы – это обязательный стартовый элемент любого процесса в Primo RPA. Он обозначает точку входа в workflow и создается автоматически в новом процессе. (.ltw).
Стартовый элемент всегда находится в начале процесса и служит отправной точкой для выполнения всех последующих действий.

На рабочей области элемент отображается в виде зеленого круга.
От него исходит единственная связь к первому исполняемому элементу процесса - будь то Последовательность, Состояние или другой компонент.
Как провести связь к первому элементу
Чтобы соединить стартовый элемент с первым исполняемым действием:

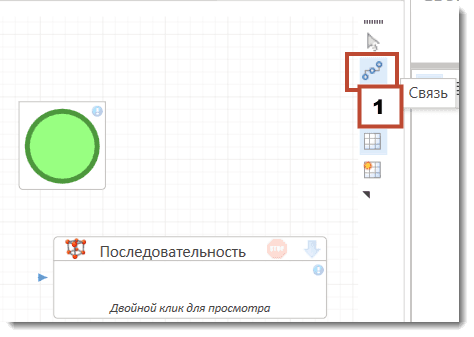

- Нажмите на кнопку Связь на панели инструментов:

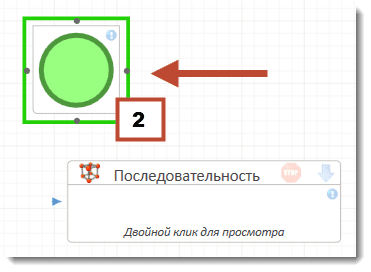

- Наведите курсор на стартовый элемент – появятся 4 точки соединения (по краям круга):

-

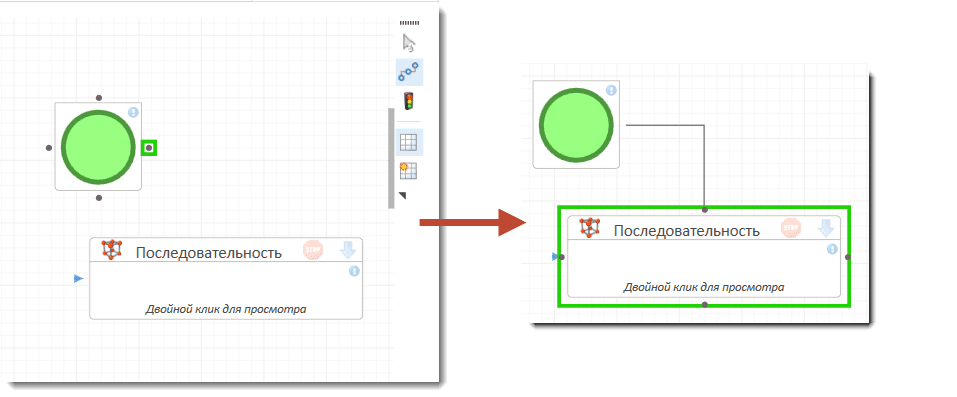

Зажмите левую кнопку мыши на одной из точек и перетащите линию к первому исполняемому элементу процесса (например, Последовательность, Состояние или другой компонент).
-
Отпустите кнопку мыши, когда линия достигнет целевого элемента – соединение замкнется:

После создания связи можно настроить ее стиль (тип линии). Подробности см. в разделе Свойства элемента.
Доступные стили:
- ANGLED – ломаная линия с прямыми углами
- CURVED – плавная изогнутая линия
- STRAIGHT – прямая линия
Свойства
Описание общих свойств элемента см. в разделе Свойства элемента.
Символ * в названии свойства указывает на обязательность заполнения.
| Свойство | Тип | Описание |
|---|---|---|
| Тип перехода | TransitionType | Определяет логику первого перехода в машине состояний. Возможные значения: • Trigger First True (по умолчанию) – выполняется первый сработавший переход• Trigger All – выполняются все сработавшие переходы (параллельно или последовательно – зависит от реализации) |
📌 Примечание: Свойство Тип перехода актуально только для процессов, построенных как машина состояний. В последовательностях и простых диаграммах оно не влияет на выполнение.
Особенности:
- При копировании фрагментов диаграммы стартовый элемент не копируется.
- В режиме отладки выполнение всегда начинается с этого элемента (желтая подсветка).
Пример: Простой линейный процесс
[Начало диаграммы] → [Последовательность] → [Действие 1] → [Действие 2] → [Завершение]Стартовый элемент инициирует выполнение последовательности действий. Рекомендуется давать осмысленное Наименование элементу в сложных проектах для удобной навигации и отладки.
Пример Learning
Для изучения работы с элементом скачайте обучающий RPA-проект по следующей ссылке: Скачать архив Learning
- Скачайте архив с обучающими материалами с указанной страницы.
- Распакуйте архив и откройте проект
StudioActivitiesв Студии. - Найдите процесс
StudioActivities/Ru/Диаграмма/Основы.ltwдля изучения работы элемента.
Связанные компоненты
- Принятие решения – основной элемент, с которым работают связи с результатом проверки
- Последовательность – первый исполняемый элемент после старта
- Состояние – переходы между состояниями
- Связь – соединительный элемент, определяющий переходы между компонентами
- Диаграмма – контейнер для визуального проектирования
- Работа с диаграммой – общие принципы работы
