Шаблон поиска

Шаблон поиска — это свойство ряда элементов Студии, которое используется для взаимодействия с пользовательским интерфейсом программ. Шаблон позволяет идентифицировать компонент приложения и получить к нему программный доступ.

Свойство Шаблон поиска есть, например, у элемента Клик мышью — с его помощью можно определить кнопку приложения, по которой нужно совершить клик мышью.

Общие сведения

Шаблон представляет собой JSON-файл, который содержит заданный набор свойств для идентификации компонента. Его можно сформировать вручную или автоматически. Автоматический способ является предпочтительным сценарием.

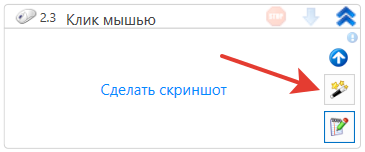

Чтобы автоматически сформировать шаблон, используйте кнопку alt — она вызывает захват элемента управления в соответствующей категории приложения. Кнопка находится панели элемента или в его свойствах. Пример:

![Местоположение кнопки “Выбрать компонент” на панели элемента](/assets/Клик мышью.Волшебнаяпалочка.png)Изменить сформированный шаблон можно двумя способами:

  • В формате правки JSON-файла. Для открытия файла нажмите в свойстве Шаблон поиска значок многоточия. Пример: alt
  • Через окно редактора шаблона. Для открытия графического окна нажмите кнопку alt. Окно редактора видоизменяется в зависимости от категории приложения. Примеры интерфейса приведены в подразделе Интерфейс редактора шаблона поиска.

Категории приложений

Поиск элементов управления поддерживается в следующих категориях:

  • Браузер
  • Рабочий стол (приложения рабочего стола)
  • SAP

Подробнее о них см. в разделе Категории приложений.

Интерфейс редактора шаблона

В Студии существует возможность использовать:

Установить нужное отображение редактора можно в настройках Студии. Для этого перейдите в раздел Файл > Настройки > Общие > Элементы и определите состояние параметра Использовать старый редактор шаблона поиска по умолчанию.

Описание старого редактора

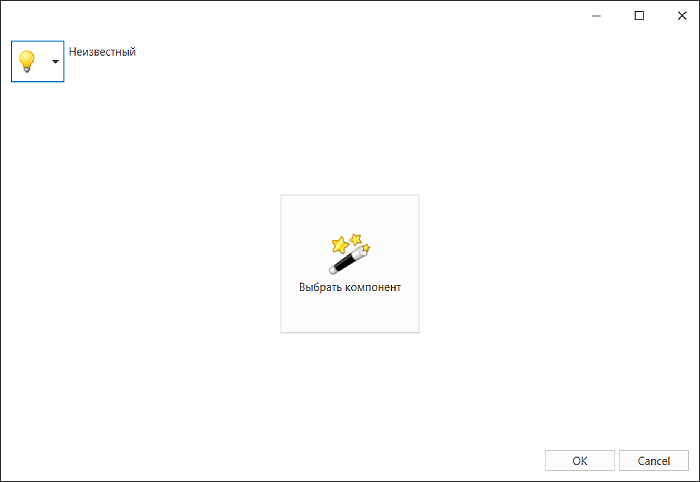

Интерфейс редактора зависит от категории приложения, в котором необходимо найти компонент. В ситуации, когда категория неизвестна, окно редактора будет выглядеть так:

altПосле выбора категории приложения в окне редактора появятся соответствующие параметры поиска и возможные команды.

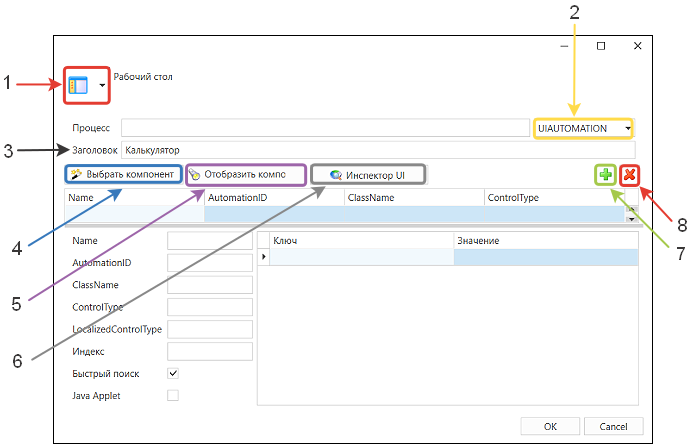

Интерфейс редактора шаблона для категорий Браузер и Рабочий стол имеет следующие общие элементы:

alt1. Режим — иконка выбора между категориями приложений (Браузер, Рабочий стол, SAP). Также доступен режим Контейнер, о котором подробнее сказано ниже, в подразделе Выбор категории приложений. 2. Подтип — список значений зависит от выбранного режима. Например, в режиме Рабочий стол потребуется выбрать тип автоматизации, в режиме Браузер - тип браузера. 3. Заголовок — параметр для поиска. Например, имя главного окна десктоп-приложения в режиме Рабочий стол. 4. Выбрать компонент alt — позволяет автоматически выбрать элемент управления и добавить его в шаблон. 5. Отобразить компонент alt — выделяет элемент управления, который был задан в шаблоне. Используется для проверки правильности шаблона поиска. 6. Инспектор UI — инструмент для детального исследования интерфейсов приложений. Выводит окно с подробной информацией обо всех открытых приложениях и их компонентах. Позволяет перенести выбранный элемент в шаблон. Подробнее об инструменте см. здесь. 7. alt — кнопка для ручного добавления элемента управления в шаблон. 8. alt — кнопка для удаления элемента из шаблона. Возможно удалить клавишей Del.

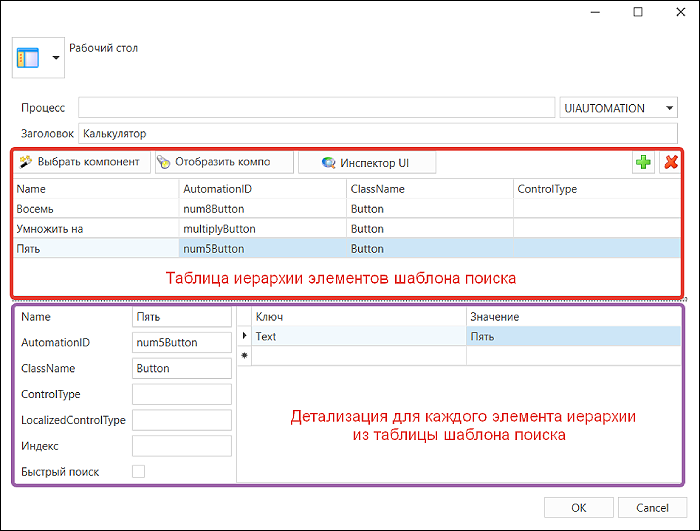

Кроме этого, окно редактора имеет две таблицы: первая - для добавления строк с компонентами, а вторая — для детализации каждой строки:

alt

Процесс поиска

Рассмотрим, как происходит поиск компонента на примере работы с приложением Калькулятор (категория Рабочий стол).

С точки зрения Windows, приложение состоит из ряда компонентов (кнопки, текстовые поля, таблицы), объединенных в дерево. Любая кнопка, которую видит пользователь в интерфейсе программы, будет входить в данное дерево. В свою очередь, каждый компонент обладает набором свойств: они идентифицируют элемент приложения, предоставляют информацию о его специфике и назначении, разбивают все компоненты рабочего стола по тегам и классам.

Для идентификации компонента Primo RPA также использует поиск по его свойствам.

Откроем приложение Калькулятор в Windows. Создадим в Студии новый проект и выполним следующие действия:

  1. Добавим контейнер Присоединиться к приложению. В свойстве Заголовок воспользуемся кнопкой alt для быстрого указания названия приложения (Калькулятор).
  2. Поместим в контейнер элемент Клик мышью.

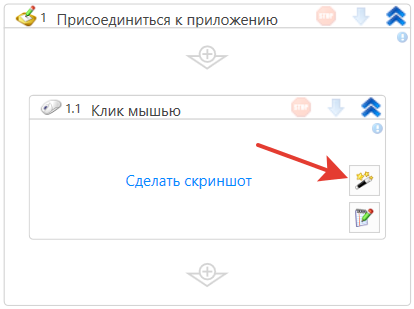

  3. На панели элемента Клик мышью нажмем кнопку Выбрать компонент alt — для автоматического добавления компонента в шаблон.

altВнимание! Окно с приложением Калькулятор должно быть активным!

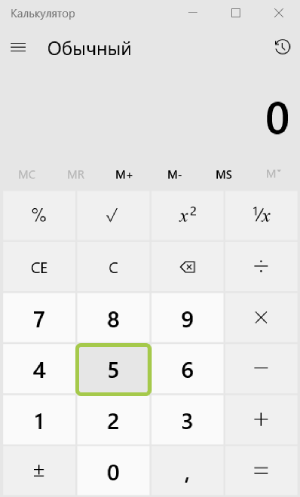

После нажатия кнопки alt мы переместимся в окно с Калькулятором, чтобы выбрать нужный компонент. При наведении указателя на элемент приложения, он подсветится, а в левом верхнем углу появится его увеличенное изображение:

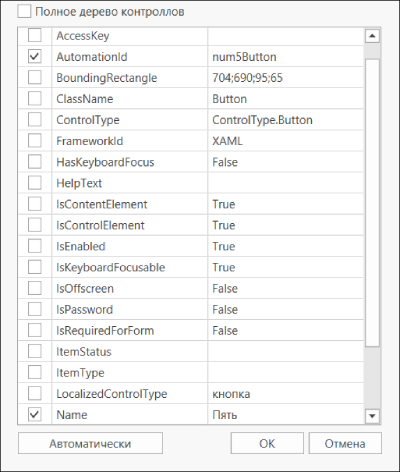

altВыберем кнопку 5 — появится окно с выбором свойств для идентификации компонента:

В свойстве Index нумерация элементов начинается с 1.

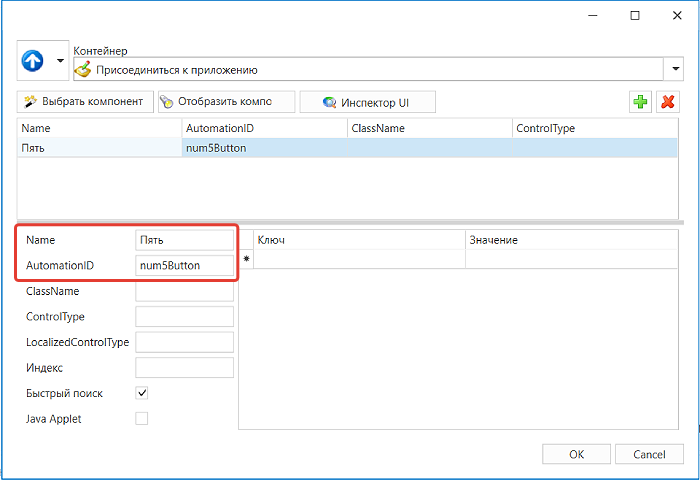

alt Необходимо выбрать такую комбинацию свойств, которая была бы уникальна и неизменна для данного компонента. Для нашего случая выберем параметры AutomationID, Name (имя элемента автоматизации) и нажмем ОК — селектор создан. Он сохранится в JSON-файле шаблона поиска. Если просмотреть готовый шаблон через окно редактора, он будет выглядеть таким образом:

altВ дальнейшем, при обработке шаблона, робот возьмет заданные свойства и проанализирует дерево компонентов в поисках позиции, которая имеет указанные значения в параметрах AutomationID и Name. При совпадении значений компонент будет найден.

Автоматический выбор категории приложения

Категорию приложения (Рабочий стол, Браузер, SAP, Контейнер) можно выбрать в шаблоне вручную либо использовать автоматическое определение. Студия самостоятельно определяет категорию в том случае, если пользователь добавляет компонент в шаблон автоматически — кнопкой alt.

Так, в примере с Калькулятором окно редактора шаблона отображается в режиме Контейнер. Система выбрала данный режим потому, что элемент Клик мышью находится в контейнере Присоединиться к приложению*. Студия также определила, что Калькулятор, к которому установлено подключение в контейнере, относится к приложениям рабочего стола, поэтому в окне редактора отображаются настройки для приложений рабочего стола.

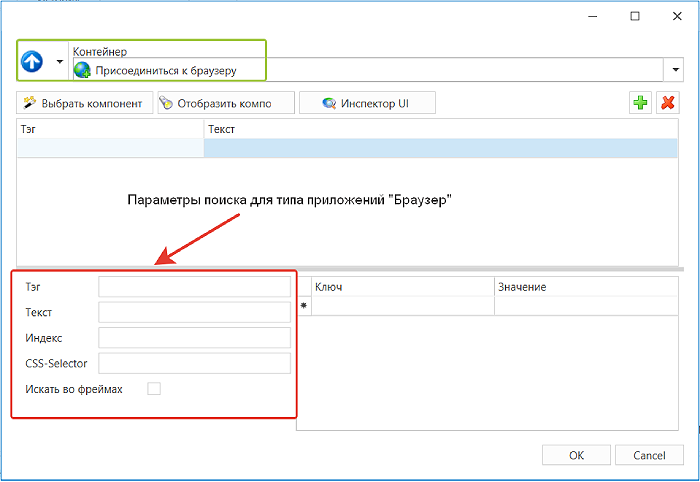

Если бы мы использовали шаблон поиска для компонента веб-приложения, а элемент Клик мышью находился бы в контейнере Присоединиться к браузеру, то параметры поиска в окне редактора соответствовали параметрам для категории приложений Браузер:

alt

Искать во Фреймах

Свойство “Искать во Фреймах” предназначено для поиска элементов внутри HTML-фреймов <frame> и <iframe>, но при его использовании существуют следующие ограничения:

  • 1. Защищённые фреймы: Если фрейм защищён настройками браузера, то поиск внутри него невозможен.
  • 2. Разные домены: Поиск не выполняется, если содержимое фрейма загружается с другого домена или хоста. Например:
    • Работает: <iframe src="/local.html"> (тот же домен).
    • Не работает: <iframe src="https://externaldomain.com/page.html"> (другой домен).

Для корректной работы убедитесь, что фрейм загружает содержимое с того же домена и не имеет ограничений безопасности.

Подробнее работа с шаблоном поиска в различных категориях описана в разделе Категории приложений.

*Размещение элементов Студии в контейнере экономит ресурсы компьютера и улучшает работу с нагруженными проектами.

Рекомендации при работе с шаблоном поиска

  1. Используйте масштаб рабочего стола 100%. Если масштаб больше или меньше указанного значения, то поиск в браузере может осуществляться некорректно.
  2. При работе с RDP-сессией убедитесь, что:
    • масштаб удаленного рабочего стола равен 100%;
    • отключено интеллектуальное изменение размера.
  3. Используйте только один монитор. При работе с несколькими мониторами поиск элемента управления может осуществляться некорректно.

Инспектор UI

Работа с инструментом Инспектор UI подробнее описана здесь.
