Установка и настройка Grafana под CentOS 8

Grafana используется для построения интерактивных отчетов по временным рядам журналов Оркестратора и Робота с визуализацией результата в виде различных диаграмм.

Grafana – отдельное приложение с веб-интерфейсом, работающее как служба Windows. По умолчанию служба слушает 3000 порт. Вовне этот порт не открывается, обращение к Grafana осуществляется через Front (nginx или IIS). Опционально Front может устанавливать для Grafana заголовок авторизации, чтобы не требовалось вводить логин и пароль.

Схема интеграции Grafana с Оркестратором:

alt

Согласно иллюстрации выше интеграция с Grafana осуществляется следующим образом:

Устанавливается приложение Grafana. Например, на том же сервере, где и WebApi.
Средствами интерфейса Grafana настраивается источник данных для отчетов – БД ltoolslogs с журналами Оркестратора и Робота.
Настраивается конфигурационный файл Grafana (для возможности настроить проксирование через Front, который является общим с Оркестратором).
Создается ApiKey, который прописывается далее в конфигурационном файле nginx (не обязательный шаг).
Настраивается проксирование с установкой заголовка авторизации в Front. Как было сказано выше, настройка заголовка авторизации необязательна. (В некоторых случаях нежелательна, так как ослабляет безопасность.)
Средствами интерфейса Grafana создаются или импортируются отчеты*, отчеты публикуются. При публикации отчетов Grafana формирует внешние ссылки на них. Возможно, некоторые отчеты потребуют создания view в БД.
Ссылки на опубликованные отчеты добавляются в конфигурационный файл WebApi, чтобы они открывались через интерфейс Оркестратора. Больше никакой связи Оркестратор с Grafana не имеет.

* - Документация по созданию отчетов (дашбордов в терминах Grafana) находится на официальном сайте Grafana . Там же можно скачать дистрибутив с последней версией Grafana.

Установка Grafana

Далее предполагается, что Grafana устанавливается на сервере Оркестратора.

Установочный файл Grafana идет в комплекте поставки. Также он может быть скачан с официального сайта Grafana , командой:


$ wget https://dl.grafana.com/oss/release/grafana-7.3.4-1.x86_64.rpm

Запускаем установку:


$ sudo dnf -y localinstall grafana-7.3.4-1.x86_64.rpm
$ sudo systemctl daemon-reload
$ sudo systemctl enable --now grafana-server

Проверяем, что служба Grafana работает:


$ sudo systemctl status grafana-server

Открываем порт 3000:


$ sudo firewall-cmd --add-port=3000/tcp --permanent
$ sudo firewall-cmd --reload

Никакого специального интерфейса для управления этой службой у Grafana нет.

alt

Заходим в веб-интерфейс Grafana по адресу http://localhost:3000 и вводим логин. со встроенной учетной записью admin/admin:

alt

Меняем пароль по умолчанию на новый (Grafana сама предложит это сделать):

alt

Откроется панель управления Grafana. Установка Grafana завершена:

alt

Настройка источника данных для отчетов

Переходим в раздел Configuration/Data Sources. Для только что установленной Grafana можно перейти из раздела General/Home. Можно воспользоваться левым боковым меню «шестеренка»:

alt

Выбираем поставщика данных PostgreSQL или Microsoft SQL Server (в зависимости от вендора БД Оркестратора):

alt

Настраиваем подключение к БД ltoolslogs:

Для PostgreSQL:

Name – оставляем по умолчанию PostgreSQL (можно выбрать произвольное);
Host – IP-адрес и порт сервера БД (уточнить в конфигурационном файле WebApi);
Database – ltoolslogs;
User/Password – пользователь/пароль БД (уточнить в конфигурационном файле WebApi);
TLS/SSL Mode – disable;
Connection limits – все параметры этого блока оставляем по умолчанию;
Version – 12;
TimescaleDB* – false;
Min time interval – оставляем по умолчанию 1m;

* - Grafana поддерживает TimescaleDB, что находит свое отражение при создании отчетов. За подробной информацией необходимо обратиться к официальной документации на официальном сайте Grafana.

alt

Для Microsoft SQL Server:

Name – оставляем по умолчанию Microsoft SQL Server (можно выбрать произвольное);
Host – IP-адрес (или имя хоста) и порт сервера БД (уточнить в конфигурационном файле WebApi);
Database – ltoolslogs;
Authentication – SQL Server Authentication
User/Password – пользователь/пароль БД (уточнить в конфигурационном файле WebApi);
Encrypt – false;
Connection limits – все параметры этого блока оставляем по умолчанию;
Min time interval – оставляем по умолчанию 1m;

alt

Внизу формы настройки подключения нажимаем кнопку «Save & test»:

alt

Если все сделано верно и БД ltoolslogs доступна, отобразится сообщение об удачном подключении к БД:

alt

В разделе Configuration/Data Sources будет отображаться созданное подключение с наименованием PostgreSQL (Microsoft SQL Server):

alt

Настройка конфигурационного файла Grafana

В WordPad (или аналогичной программе, не Notepad!) открываем конфигурационный файл Grafana C:\Program Files\GrafanaLabs\grafana\conf\defaults.ini.

alt

В секции [server] (можно найти поиском по файлу, Ctrl + F) меняем дефолтные значения параметров на:


root_url = %(protocol)s://%(domain)s:%(http_port)s/grafana/
serve_from_sub_path = true

Сохраняем файл и перезапускаем службу Grafana:


$ sudo systemctl restart grafana-server

Создание Api Key (необязательно)

ApiKey создается в интерфейсе Grafana в разделе Configuration/Api keys (боковое левое меню «шестеренка»). Кликаем по кнопке «New API key»:

alt

Задаем параметры нового ApiKey:

Key name – key1 (произвольное наименование на латинице);
Role – оставляем по умолчанию Viewer (только просмотр);
Time to life – 1000d. Время в днях, через которое ApiKey станет неактивным, и авторизация посредством него работать перестанет. Выбирать следует большим.

Нажимаем кнопку «Add»:

alt

Сохраняем где-то отдельно полученный ApiKey, так как через интерфейс Grafana увидеть его больше будет невозможно:

alt

Закрываем модальное окно с новым ApiKey. Этот ApiKey под наименованием key1, которое ему дали ранее, будет отображаться в списке всех ApiKey:

alt

Настройка Front

nginx

Открываем файл C:\Primo\nginx-1.21.1\conf\nginx.conf и добавляем следующие правила:

После секции upstream app_server добавляем секцию


upstream grafana {
        server localhost:3000;
}

alt

После правила перенаправления location/api/ добавляем правило


location /grafana/ {
            proxy_set_header Authorization "Bearer {ApiKey}";
            proxy_pass http://grafana;
}

ApiKey (без фигурных скобок) подставляем созданный в раделе выше.

Если не нужна автоматическая авторизация в Grafana, заголовок proxy_set_header Authorization можно не устанавливать (удалить всю строку).

alt

Из cmd перезапускаем nginx:


C:\Primo\nginx-1.21.1>nginx -s reload

IIS

Добавляем серверную переменную AUTHORIZATION:

alt

Открываем файл C:\Primo\UI\web.config и добавляем следующее правило после правила «Reverse Proxy to API»:


<rule name="Grafana" stopProcessing="false">
                <match url="^grafana(.*)" />
                <action type="Rewrite" url="http://localhost:3000/grafana{R:1}" />
                <serverVariables>
                      <set name="AUTHORIZATION" value="Bearer eyJrIjoickxTcUFDTWVvajlGNVVBT3pDUUxtQXBhMHFRbmVrOEEiLCJuIjoia2V5MSIsImlkIjoxfQ==" />
                </serverVariables>
 </rule>

alt

Создание или импорт отчетов

Создание отчетов – отдельная большая тема. Для этого требуется, как минимум:

владение средствами Grafana;
владение SQL, в частности, его диалектом для PostgreSQL или Microsoft SQL Server и SQL-образным DSL Grafana;
понимание структуры и семантики данных БД ltoolslogs.

Поэтому для примера рассмотрим импорт готового отчета в Grafana.

Вообще говоря, наличие view в БД для отчетов в Grafana необязательно. Но для этого примера потребуется создать view – v_AllWorked-postgres (или v_AllWorked-mssql). Скрипт создания v_AllWorked-postgres.sql (v_AllWorked-mssql.sql) включен в поставку. Этот скрипт требуется выполнить в БД ltoolslogs.

Для импорта отчета переходим в раздел Dashboards/Manage и нажимаем кнопку «Import»:

alt

В открывшейся форме нажимаем кнопку «Upload JSON file»:

alt

Выбираем идущий в комплекте поставки пример отчета – файл Роботы-1627543691525.json – и нажимаем кнопку «Import»:

alt

Если все выполнено верно, и файл отчета корректный, сразу откроется сам отчет:

alt

Далее публикуем его, чтобы получить внешнюю ссылку на этот отчет. Нажимаем на кнопку «Share dashboard or panel»:

alt

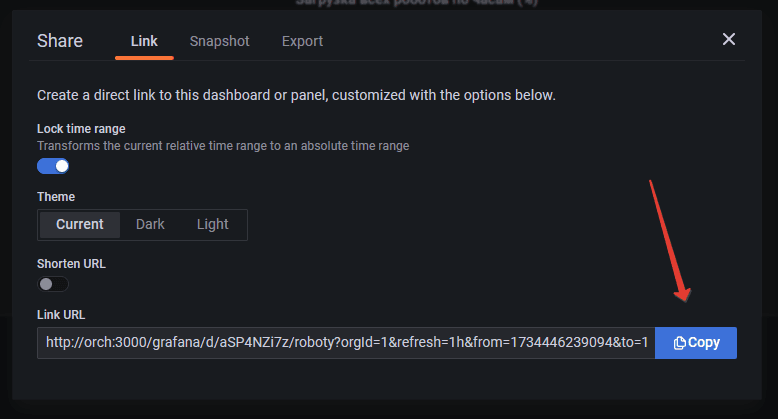

В открывшейся форме ставим Shorten URL = true и копируем адрес ссылки:

alt

Окончательная ссылка на отчет получается после ручной корректировки как


https://{IP Оркестратора}:44392/grafana/goto/zDhfKuZnz?orgId=1

Добавление в конфигурационный файл WebApi ссылок на опубликованные отчеты

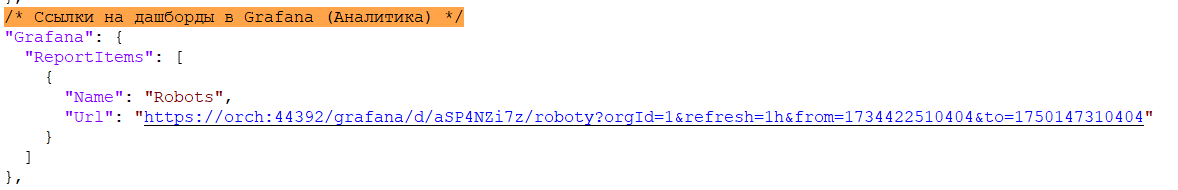

Ссылки на опубликованные отчеты добавляются в конфигурационный файл C:\Primo\WebApi\appsettings.ProdWin.json в секцию Grafana:ReportItems:

alt

Задается Url отчета, полученный в разделе выше, и произвольное наименование отчета. После этого службу WebApi нужно перезапустить.

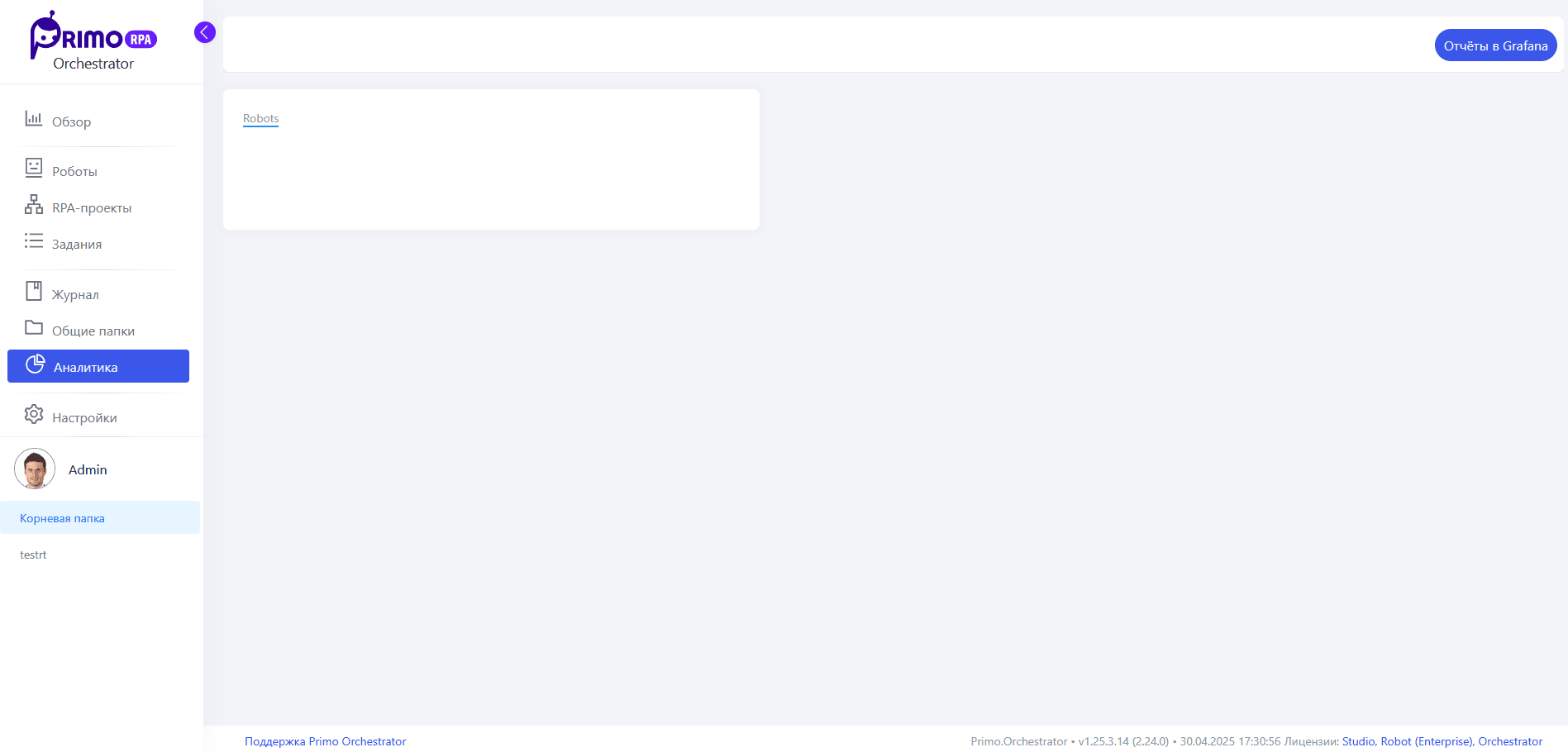

Проверить, что все настроено верно, можно через интерфейс Оркестратора в разделе Журнал/Отчеты:

alt

По клику по кнопке Robots («Robots» – наименование отчета из конфигурационного файла) откроется отчет в Grafana.
