Работа с последовательностью

Последовательность - это контейнерный элемент процесса, предназначенный для последовательного выполнения вложенных в него активностей. Используется для логической группировки шагов сценария и повышения его читаемости и управляемости.

В процессе работы с последовательностью пользователь может:

• управлять структурой и вложенностью элементов;
• изменять наименование последовательности;
• перемещать активности между последовательностями;
• отслеживать состояние элементов;
• управлять изменениями и выполнять отладку.

Создание последовательности

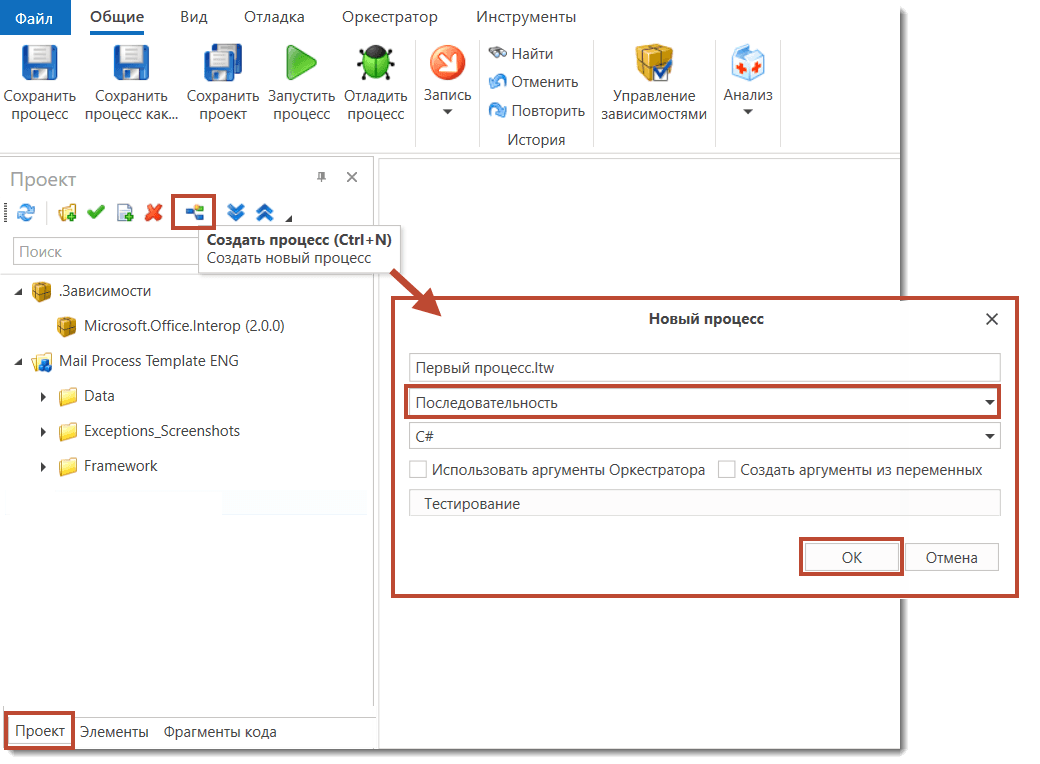

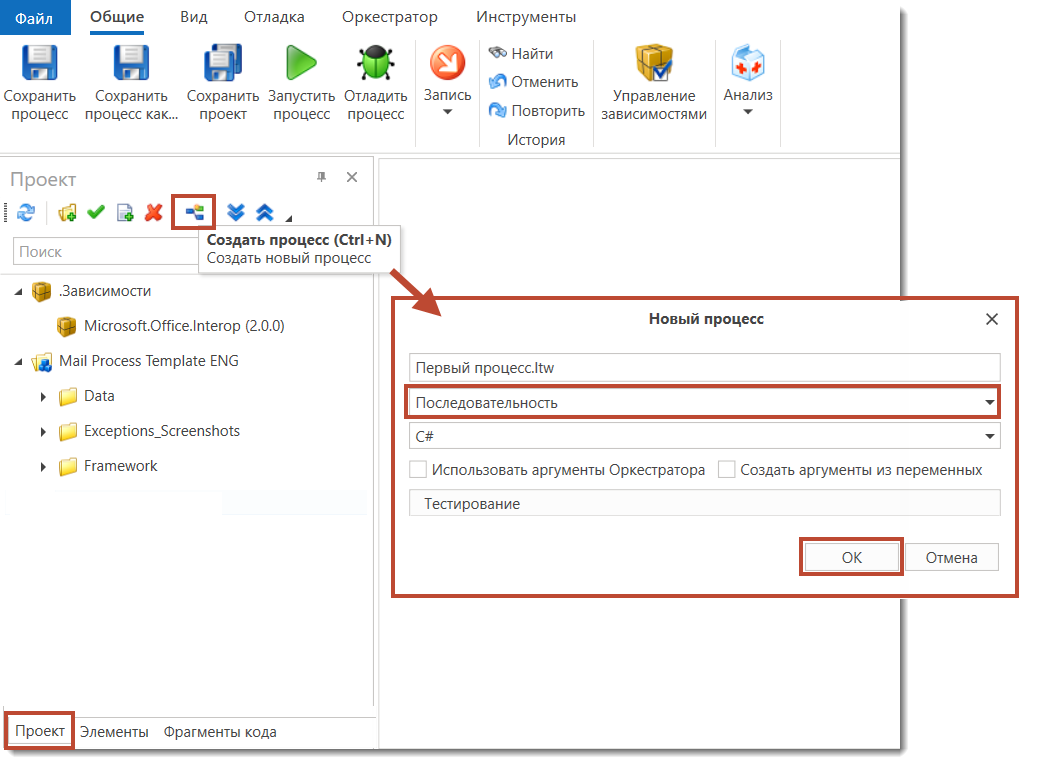

Для создания процесса типа Последовательность:

1. В нижней части окна нажмите на вкладку Проекты
2. Выберите кнопку Создать процесс (CTRL+N).
3. Укажите тип процесса Последовательность.
4. В открывшемся диалоговом окне заполните наименование процесса и нажмите кнопку ОК.

После создания откроется рабочее пространство с единственным элементом - контейнером Последовательность. В данный контейнер можно добавлять другие элементы, которые будут выполняться последовательно.

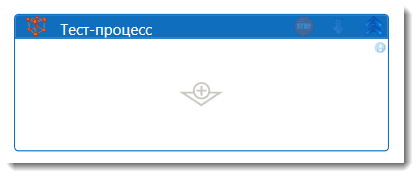

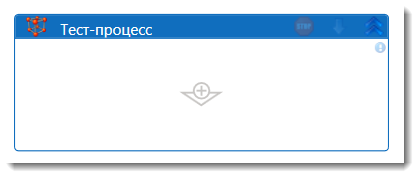

Новый процесс-последовательность при создании содержит один пустой контейнер Последовательность, имя которго совпадает с названием процесса (1):

Добавление элементов

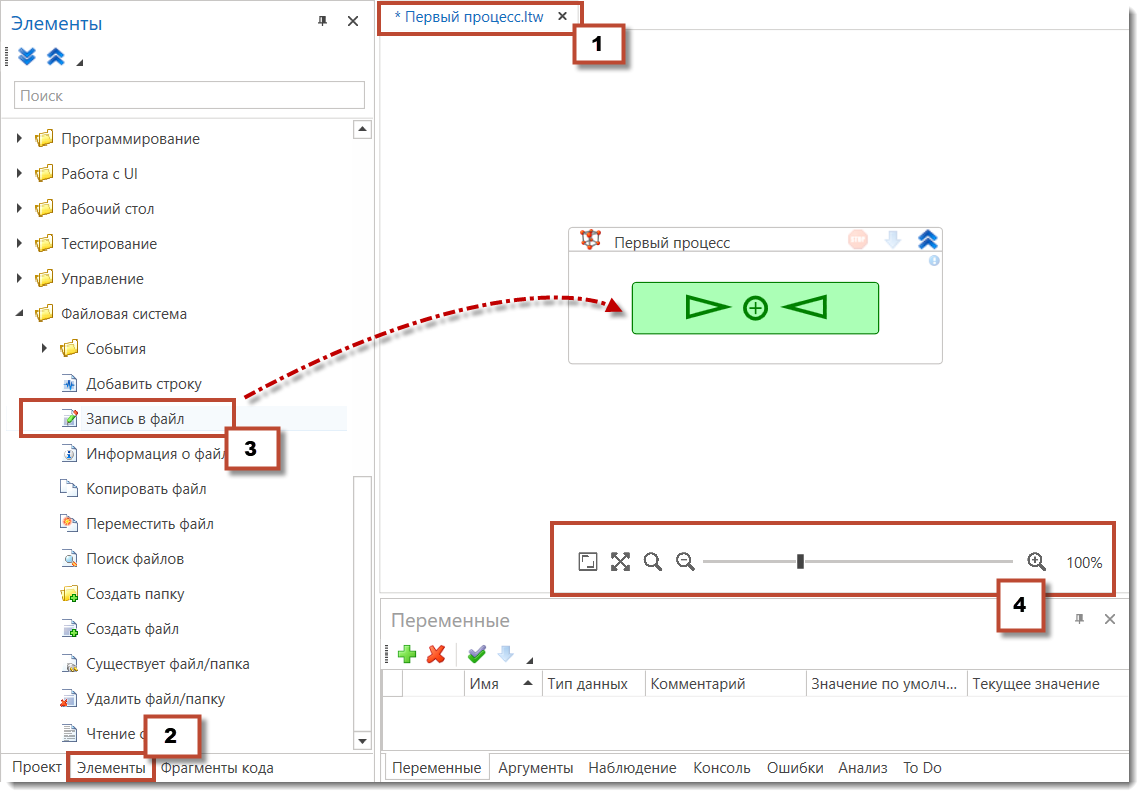

Для добавления элементов в контейнер Последовательность:

1. Перейдите на вкладку панели Элементы (2).
2. Выберите нужный элемент из списка.
3. Перетащите его на треугольник контейнера Последовательность (3).

Во время перетаскивания отображается индикатор:

• зелёный — добавление элемента разрешено;
• красный значок — добавление элемента запрещено.

Масштаб отображения процесса можно изменять с помощью элемента управления, расположенного в правом нижнем углу рабочей области (4).

Аналогичным способом происходит добавление новых контейнеров, а также добавление элементов во вложенные последовательности.

Переименование последовательности

Последовательности можно задавать пользовательские имена.

После изменения имени:

• стандартное наименование «Последовательность» автоматически заменяется;
• заданное имя отображается в заголовке контейнера и в структуре процесса.

Использование осмысленных имён последовательностей упрощает навигацию по процессу и повышает читаемость схемы.

Перемещение элементов

Для перемещения элементов внутри процесса существует два способа:

1. Перетаскивание. Захватите заголовок элемента и перетащите его на нужный контейнер. Во время перетаскивания отображается индикатор, который показывает, разрешено ли перемещение в выбранное место.

2. Использование буфера обмена. Выделите нужный элемент, щёлкнув по нему мышью, либо выделите несколько элементов, удерживая клавишу Ctrl.

3. Выполните одно из действий:

   • Копировать
   • Вырезать (также доступны через контекстное меню или сочетания клавиш Ctrl+C и Ctrl+X).

4. Выделите элемент, после которого требуется вставка, либо контейнер, внутрь которого нужно вставить элементы.

5. Нажмите кнопку Вставить или используйте сочетание клавиш Ctrl+V.

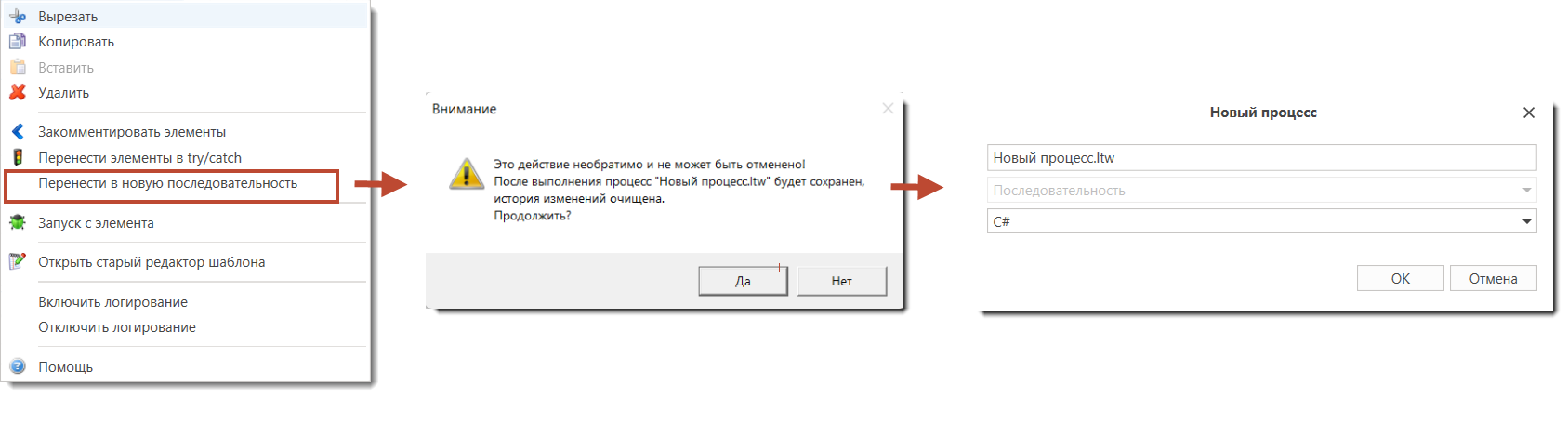

Перенос элемента в новую последовательность

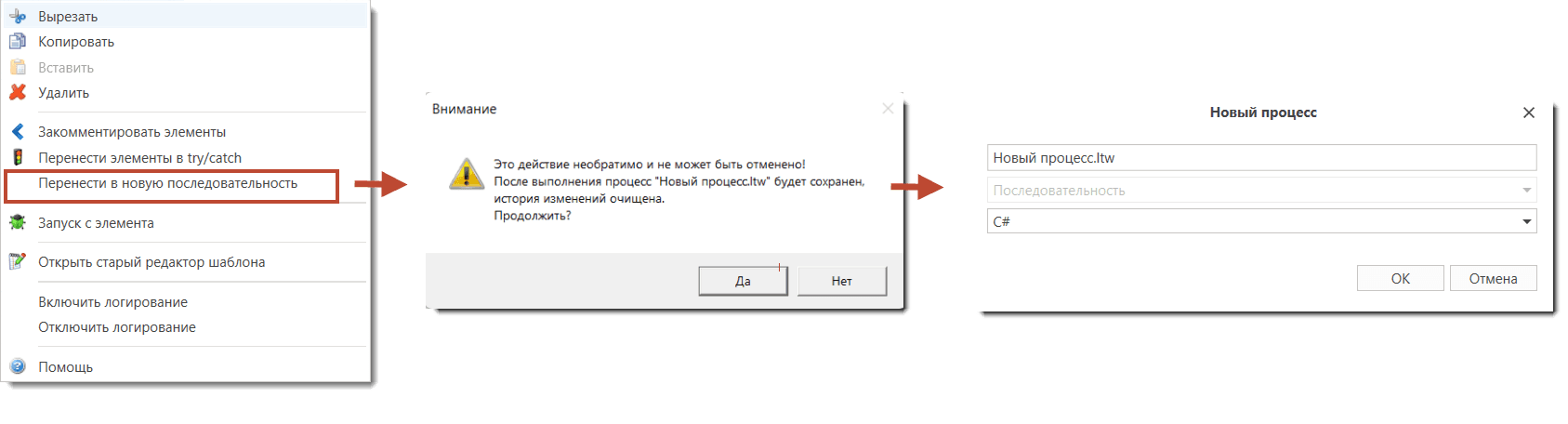

Для переноса элемента в новую последовательность используйте соответствующий пункт контекстного меню:

После выбора команды отображается диалоговое окно:

• при нажатии Продолжить элемент удаляется из текущей последовательности и вставляется в новую;
• для новой последовательности можно задать пользовательское имя;

Управление элементами

Если элемент занимает много места на схеме, его можно свернуть, нажав кнопку
Свернуть в заголовке элемента.

Для возврата к полному отображению используйте кнопку
Развернуть .

• Для удаления одного элемента выделите его и нажмите клавишу Del.
• Для удаления нескольких элементов удерживайте клавишу Ctrl, выделите нужные элементы и нажмите Del.

Индикация состояния элементов

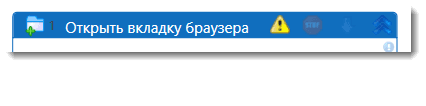

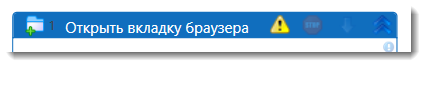

Значок в заголовке элемента указывает на наличие ошибок настройки или выполнения.

При наведении курсора на значок отображается всплывающая подсказка с описанием проблемы.

Работа с изменениями процесса

Для отмены последнего действия используйте кнопку Отменить на вкладке меню Общие либо сочетание клавиш Ctrl+Z.

Для возврата отмененного действия используйте кнопку Повторить или сочетание клавиш Ctrl+Y.

Если в процесс были внесены изменения, в заголовке вкладки отображается символ *:

При попытке закрыть вкладку с несохранёнными изменениями Студия отображает предупреждение.

Начиная с версии Primo RPA Studio 1.26.1, при закрытии Студии или нескольких вкладок процессов отображается единое диалоговое окно, которое позволяет одним действием сохранить или отменить все несохранённые изменения:

Отладка последовательности

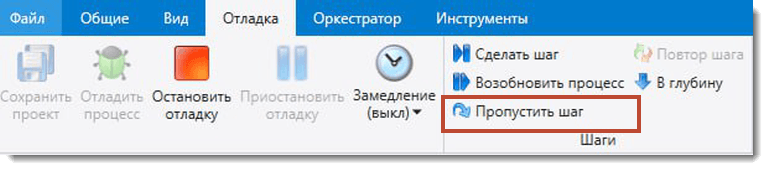

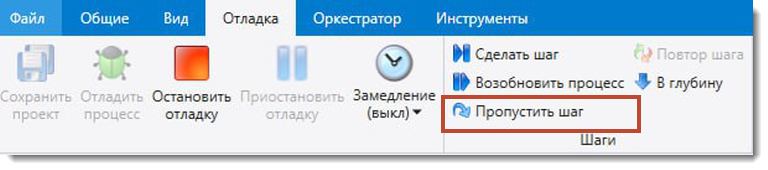

Начиная с версии 1.25.5, в режиме отладки доступна кнопка Пропустить шаг:

Функция позволяет временно пропустить выполнение выбранного элемента без нарушения структуры процесса.

• Особенности:

  • сохраняются все связи между элементами;
  • элемент не удаляется из процесса.

• Ограничения:

  • Не работает в процессах типа Чистый код.

Копирование процессов

Для корректного копирования процессов используйте встроенные функции Primo RPA Studio.

При копировании процессов через Студию:

• всем элементам автоматически присваиваются новые GUID;
• исключаются конфликты идентификаторов при отладке и выполнении процессов.
