Установка и настройка Grafana под Windows 2016 Server

Общие положения

Grafana используется для построения интерактивных отчетов по временным рядам журналов Оркестратора и Робота с визуализацией результата в виде различных диаграмм.

Grafana – отдельное приложение с веб-интерфейсом, работающее как служба Windows. По умолчанию служба слушает 3000 порт. Вовне этот порт не открывается, обращение к Grafana осуществляется через Front (nginx или IIS). Опционально Front может устанавливать для Grafana заголовок авторизации, чтобы не требовалось вводить логин и пароль.

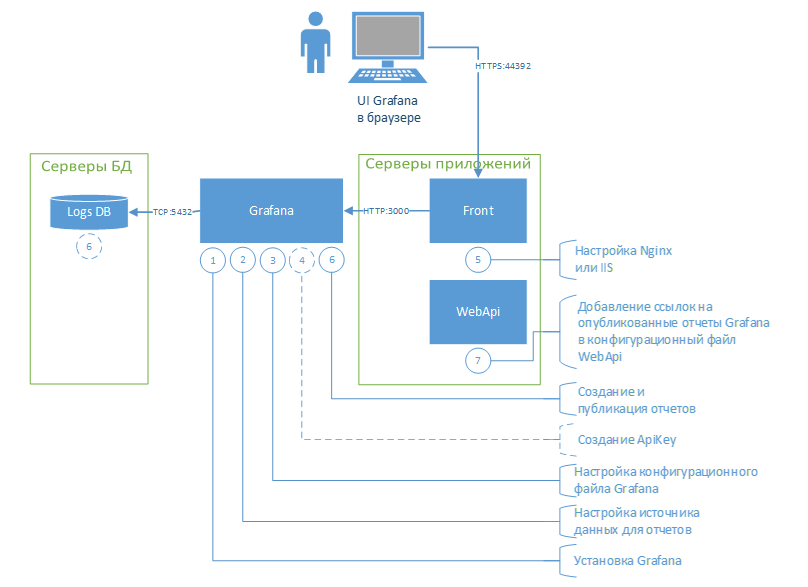

Схема интеграции Grafana с Оркестратором:

alt

Интеграция с Grafana осуществляется следующим образом:

  1. Устанавливается приложение Grafana. Например, на том же сервере, где и WebApi.
  2. Средствами интерфейса Grafana настраивается источник данных для отчетов – БД ltoolslogs с журналами Оркестратора и Робота.
  3. Настраивается конфигурационный файл Grafana (для возможности настроить проксирование через Front, который является общим с Оркестратором).
  4. Создается ApiKey, который прописывается далее в конфигурационном файле nginx (не обязательный шаг).
  5. Настраивается проксирование с установкой заголовка авторизации в Front. Как было сказано выше, настройка заголовка авторизации необязательна *.
  6. Средствами интерфейса Grafana создаются или импортируются отчеты **, отчеты публикуются. При публикации отчетов Grafana формирует внешние ссылки на них. Возможно, некоторые отчеты потребуют создания view в БД.
  7. Ссылки на опубликованные отчеты добавляются в конфигурационный файл WebApi, чтобы они открывались через интерфейс Оркестратора. Больше никакой связи Оркестратор с Grafana не имеет.

* - В некоторых случаях нежелательна, так как ослабляет безопасность ** - Документация по созданию отчетов (дашбордов в терминах Grafana) находится на официальном сайте Grafana . Там же можно скачать дистрибутив с последней версией Grafana.

Установка Grafana

Далее предполагается что Grafana устанавливается на сервере Оркестратора.

Установочный файл Grafana может быть скачан с официального сайта Grafana .

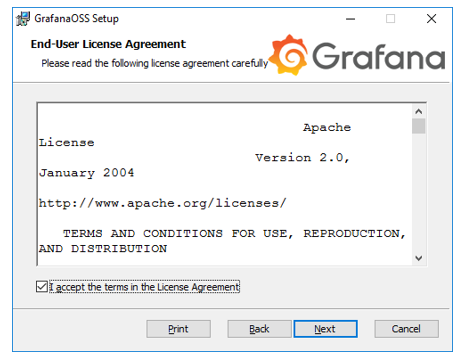

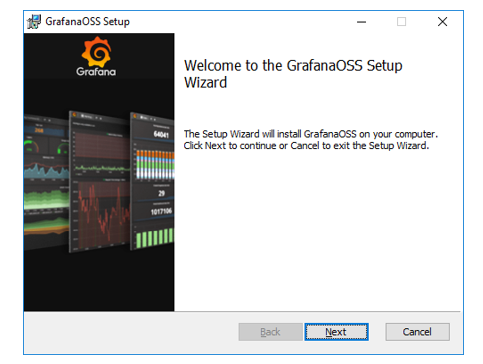

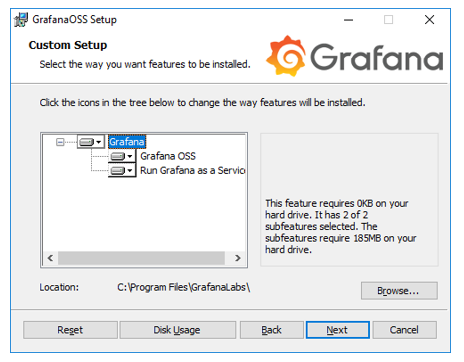

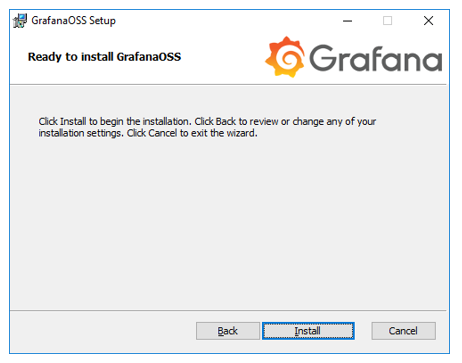

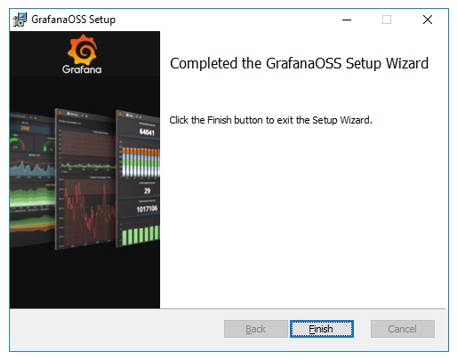

  1. Запускаем установочный файл C:\Install\grafana-8.0.6.windows-amd64.msi. Принимаем лицензионное соглашение (ставим галочку), все настройки оставляем по умолчанию, дожидаемся окончания установки:

alt

alt

alt

alt

alt

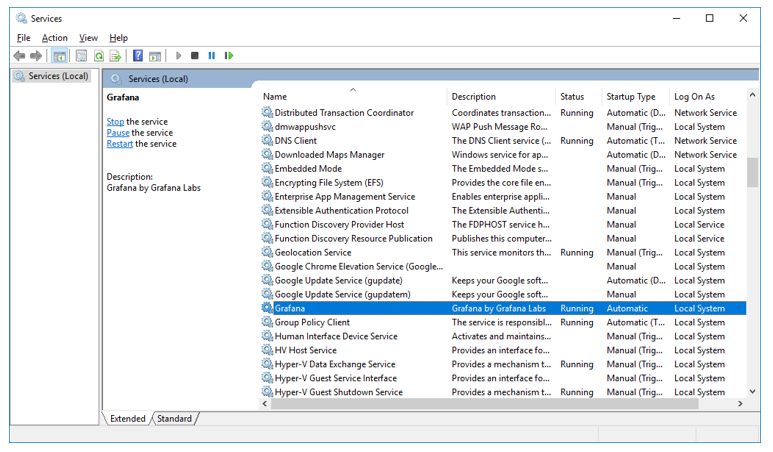

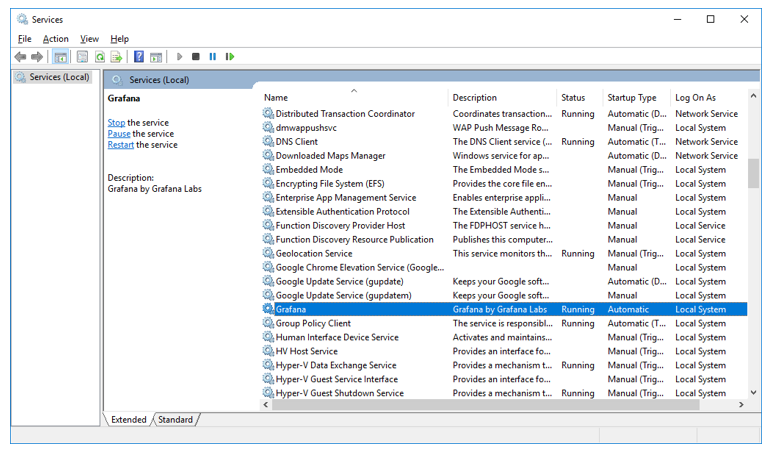

  1. Проверяем, что служба Grafana работает. Никакого специального интерфейса для управления этой службой у Grafana нет. Среди всех программ или на рабочем столе ярлыков не появится.

alt

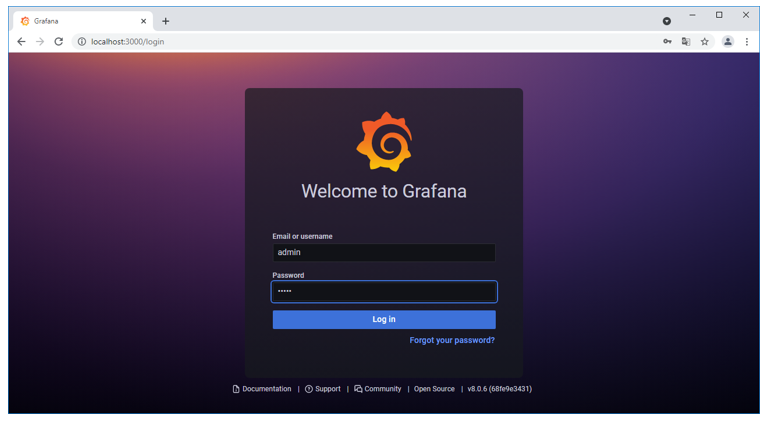

  1. Заходим в веб-интерфейс Grafana по адресу http://localhost:3000 со встроенной учетной записью admin/admin:

alt

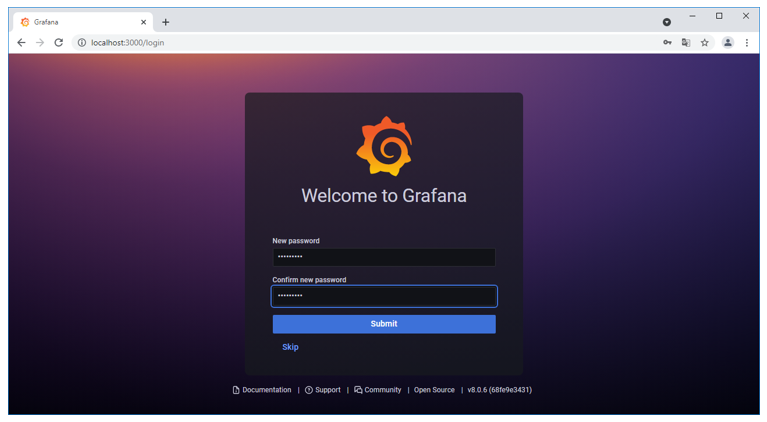

  1. Меняем пароль по умолчанию на новый (Grafana сама предложит это сделать):

alt

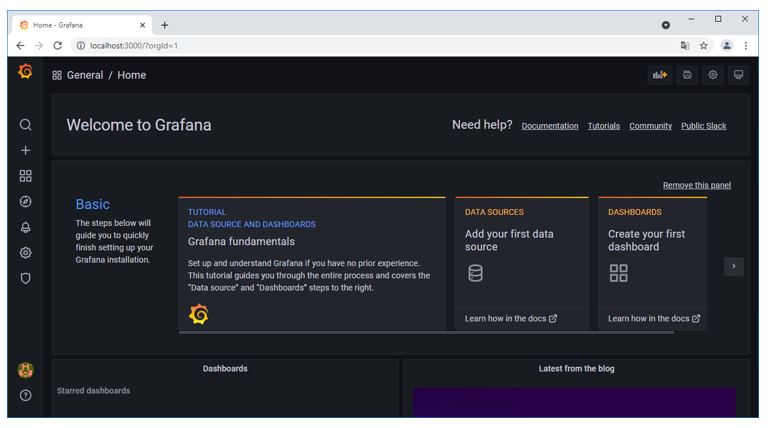

  1. Откроется панель управления Grafana. Установка Grafana завершена:

alt

Настройка источника данных для отчетов

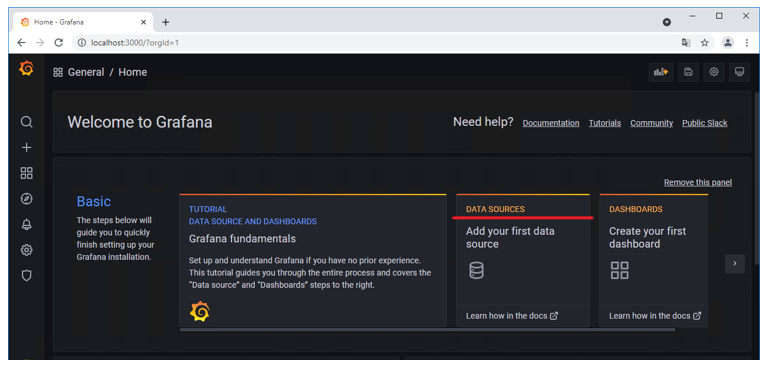

Переходим в раздел Configuration/Data Sources. Для только что установленной Grafana можно перейти из раздела General/Home. Можно воспользоваться левым боковым меню «шестеренка»:

alt

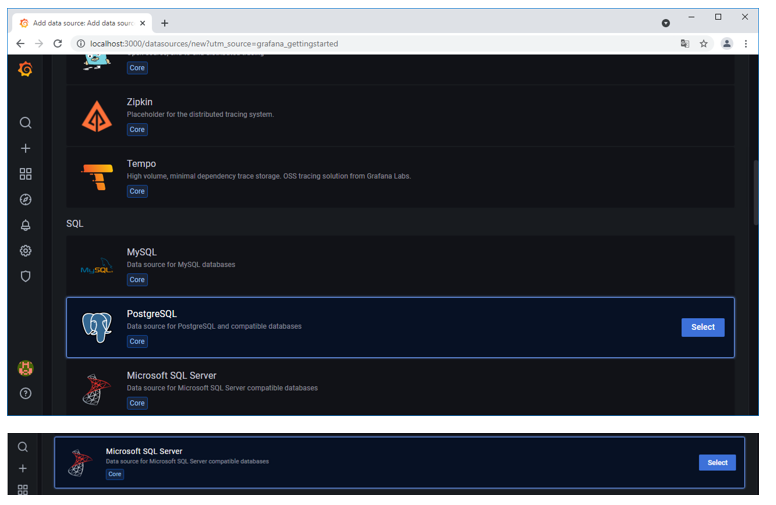

Выбираем поставщика данных PostgreSQL или Microsoft SQL Server (в зависимости от вендора БД Оркестратора):

alt

Настраиваем подключение к БД ltoolslogs:

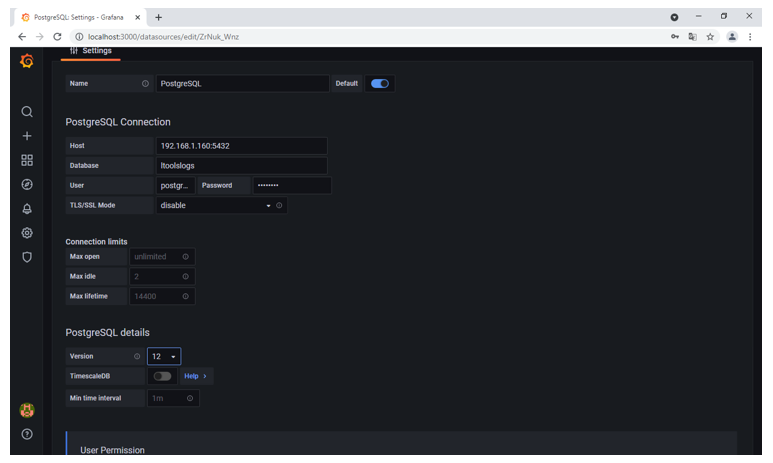

Для PostgreSQL: * Name – оставляем по умолчанию PostgreSQL (можно выбрать произвольное); * Host – IP-адрес и порт сервера БД (уточнить в конфигурационном файле WebApi); * Database – ltoolslogs; * User/Password – пользователь/пароль БД (уточнить в конфигурационном файле WebApi); * TLS/SSL Mode – disable; * Connection limits – все параметры этого блока оставляем по умолчанию; * Version – 12; * TimescaleDB* – false; * Min time interval – оставляем по умолчанию 1m;

* - Grafana поддерживает TimescaleDB, что находит свое отражение при создании отчетов. За подробной информацией необходимо обратиться к официальной документации на официальном сайте Grafana .

alt

Для Microsoft SQL Server: * Name – оставляем по умолчанию Microsoft SQL Server (можно выбрать произвольное); * Host – IP-адрес (или имя хоста) и порт сервера БД (уточнить в конфигурационном файле WebApi); * Database – ltoolslogs; * Authentication – SQL Server Authentication * User/Password – пользователь/пароль БД (уточнить в конфигурационном файле WebApi); * Encrypt – false; * Connection limits – все параметры этого блока оставляем по умолчанию; * Min time interval – оставляем по умолчанию 1m;

alt

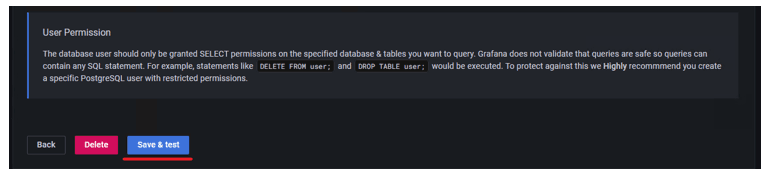

Внизу формы настройки подключения нажимаем кнопку «Save & test»:

alt

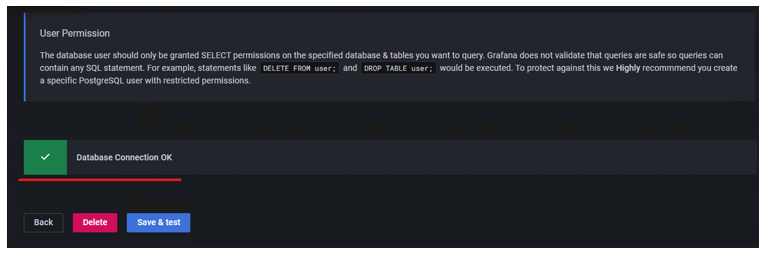

Если все сделано верна и БД ltoolslogs доступна, отобразится сообщение об удачном подключении к БД:

alt

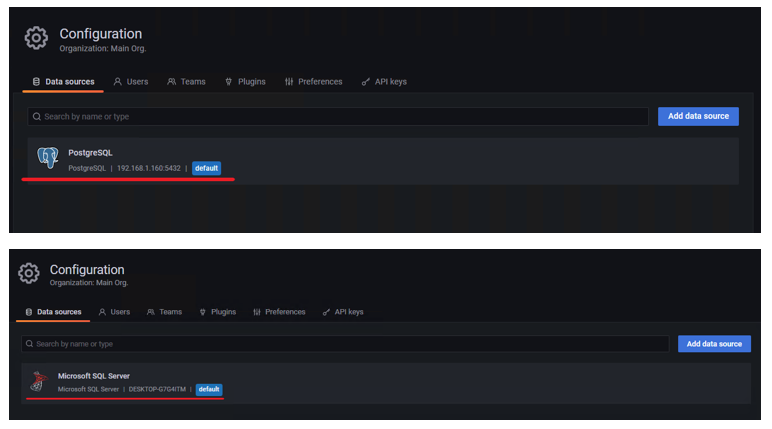

В разделе Configuration/Data Sources будет отображаться созданное подключение с наименованием PostgreSQL (Microsoft SQL Server):

alt

Настройка конфигурационного файла Grafana

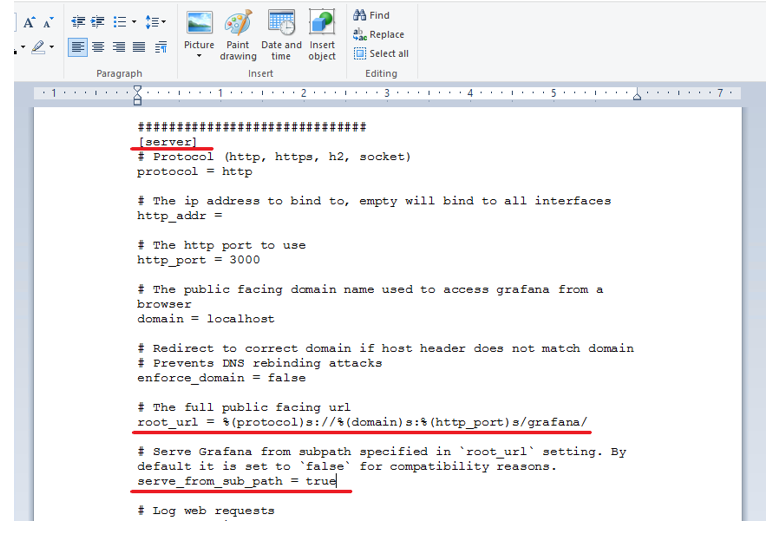

В WordPad (или аналогичной программе, не Notepad!!!) открываем конфигурационный файл Grafana C:\Program Files\GrafanaLabs\grafana\conf\defaults.ini

alt

В секции [server] (можно найти писком по файлу, Ctrl + F) меняем дефолтные значения параметров на: * root_url = %(protocol)s://%(domain)s:%(http_port)s/grafana/ * serve_from_sub_path = true

Сохраняем файл и перезапускаем службу Grafana:

alt

Создание Api Key (необязательно)

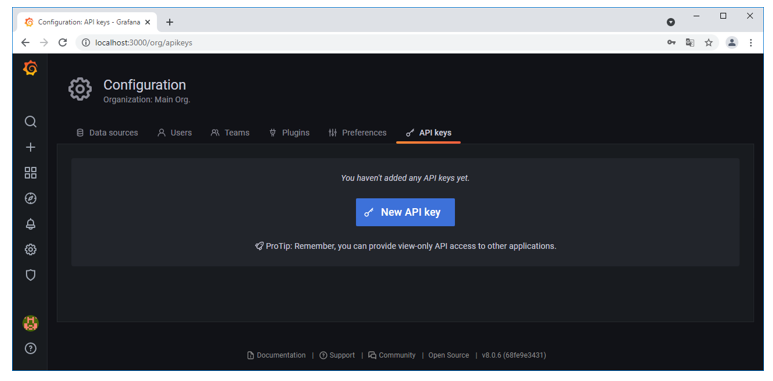

ApiKey создается в интерфейсе Grafana в разделе Configuration/Api keys (боковое левое меню «шестеренка»). Кликаем по кнопке «New API key»:

alt

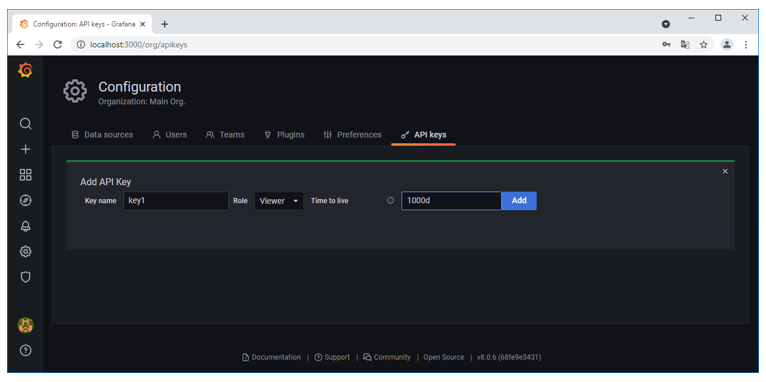

Задаем параметры нового ApiKey: * Key name – key1 (произвольное наименование на латинице); * Role – оставляем по умолчанию Viewer (только просмотр); * Time to life – 1000d. Время в днях, через которое ApiKey станет неактивным и авторизация посредством него работать перестанет. Выбирать следует большим.

Нажимаем кнопку «Add»:

alt

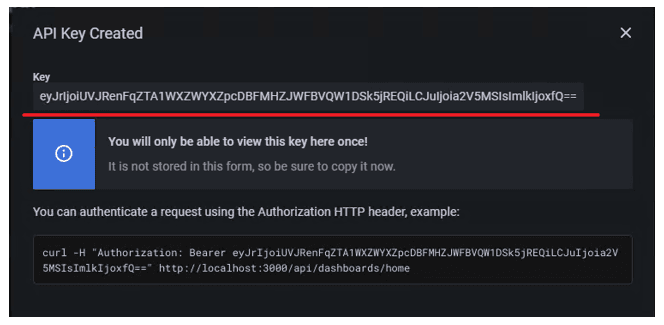

Сохраняем где-то отдельно полученный ApiKey, так как через интерфейс Grafana увидеть его больше будет невозможно:

alt

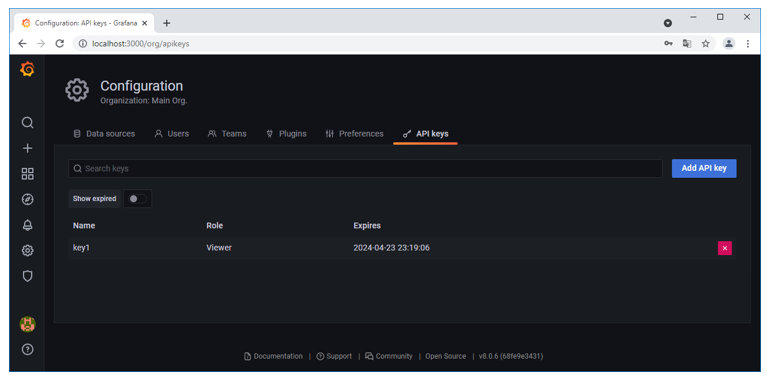

Закрываем модальное окно с новым ApiKey. Этот ApiKey под наименованием key1, которое ему дали ранее, будет отображаться в списке всех ApiKey:

alt

Настройка Front

nginx

Открываем файл C:\Primo\nginx-1.21.1\conf\nginx.conf и добавляем следующие правила:

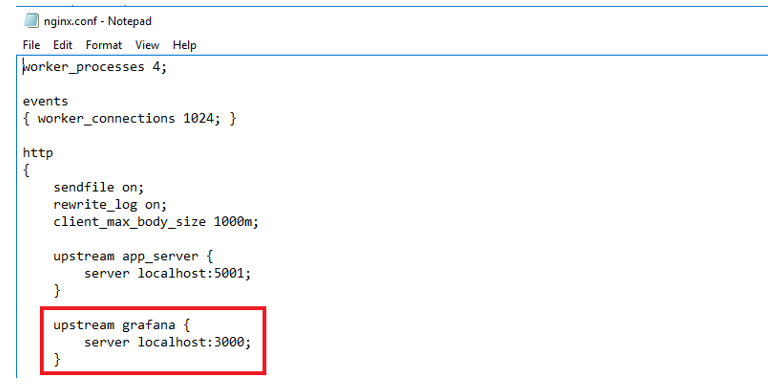

После секции upstream app_server добавляем секцию:

upstream grafana {
        server localhost:3000;
}

alt

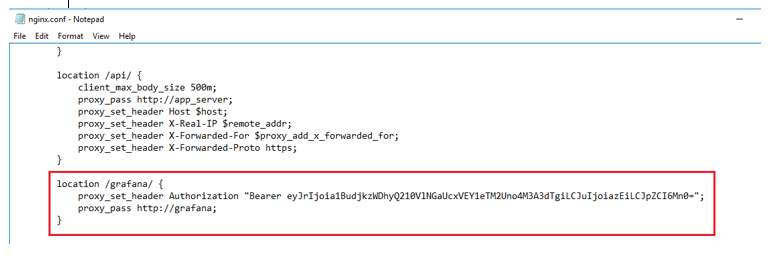

После правила перенаправления location/api/ добавляем правило:

location /grafana/ {
            proxy_set_header Authorization "Bearer {ApiKey}";
            proxy_pass http://grafana;
}

ApiKey (без фигурных скобок) подставляем созданный в пункте выше.

Если не нужна автоматическая авторизация в Grafana, заголовок proxy_set_header Authorization можно не устанавливать (удалить всю строку).

alt

Из cmd перезапускаем nginx:

C:\Primo\nginx-1.21.1>nginx -s reload

IIS

Добавляем серверную переменную AUTHORIZATION:

alt

Открываем файл C:\Primo\UI\web.config и добавляем следующее правило после правила «Reverse Proxy to API»:

<rule name="Grafana" stopProcessing="false">
                <match url="^grafana(.*)" />
                <action type="Rewrite" url="http://localhost:3000/grafana{R:1}" />
                <serverVariables>
                      <set name="AUTHORIZATION" value="Bearer eyJrIjoickxTcUFDTWVvajlGNVVBT3pDUUxtQXBhMHFRbmVrOEEiLCJuIjoia2V5MSIsImlkIjoxfQ==" />
                </serverVariables>
 </rule>

alt

Создание или импорт отчетов

Создание отчетов – отдельная большая тема. Для этого требуется, как минимум: * владение средствами Grafana; * владение SQL, в частности, его диалектом для PostgreSQL или Microsoft SQL Server и SQL-образным DSL Grafana; * понимание структуры и семантики данных БД ltoolslogs.

Поэтому для примера рассмотрим импорт готового отчета в Grafana.

Вообще говоря, наличие view в БД для отчетов в Grafana не обязательно. Но, для этого примера потребуется создать view – v_AllWorked-postgres (или v_AllWorked-mssql). Скрипт создания v_AllWorked-postgres.sql (v_AllWorked-mssql.sql) включен в поставку. Этот скрипт требуется выполнить в БД ltoolslogs.

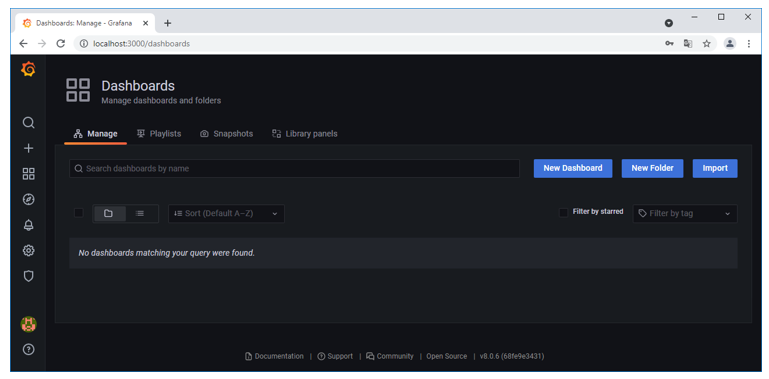

Для импорта отчета переходим в раздел Dashboards/Manage и нажимаем кнопку «Import»:

alt

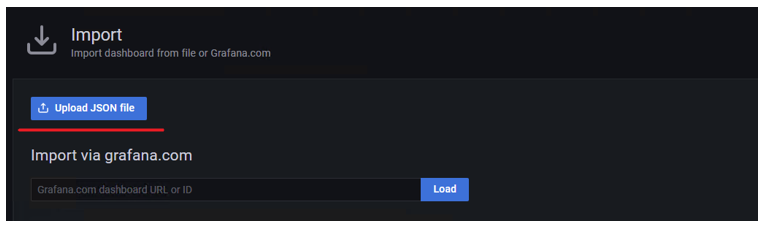

В открывшейся форме нажимаем кнопку «Upload JSON file»:

alt

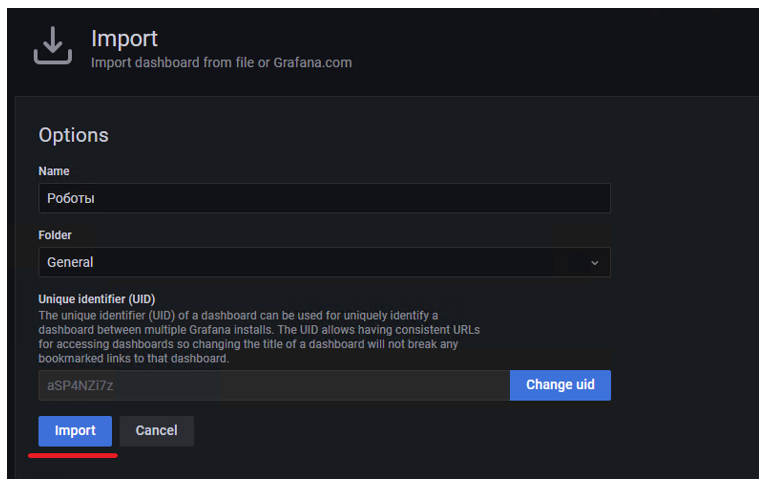

Выбираем идуший в комплекте поставки пример отчета – файл Роботы-1627543691525.json – и нажимаем кнопку «Import»:

alt

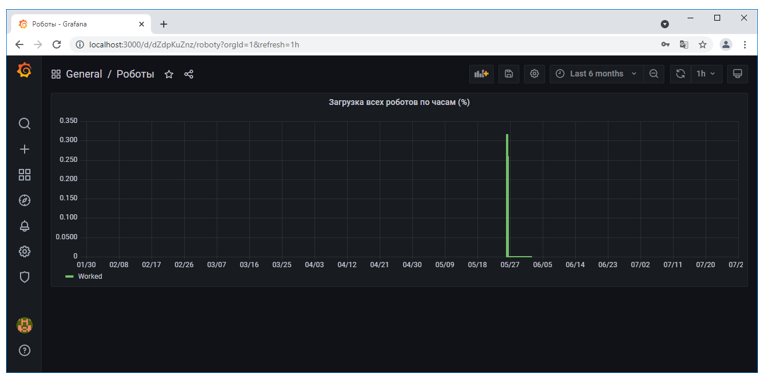

Если все выполнено верно, и файл отчета корректный, сразу откроется сам отчет:

alt

Далее публикуем его, чтобы получить внешнюю ссылку на этот отчет. Нажимаем на кнопку «Share dashboard or panel»:

alt

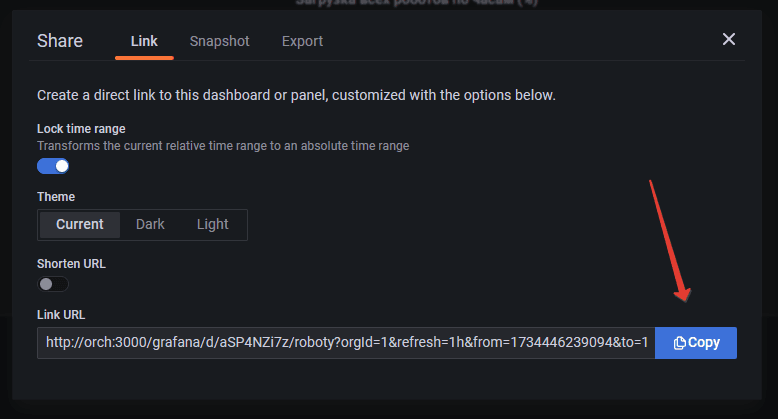

В открывшейся форме ставим Shorted URL = true и копируем адрес ссылки:

alt

Окончательная ссылка на отчет получается после ручной корректировки как

https://{IP Оркестратора}:44392/grafana/goto/zDhfKuZnz?orgId=1

Добавление в конфигурационный файл WebApi ссылок на опубликованные отчеты

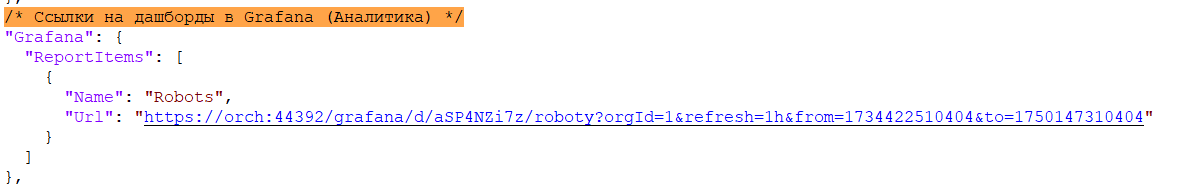

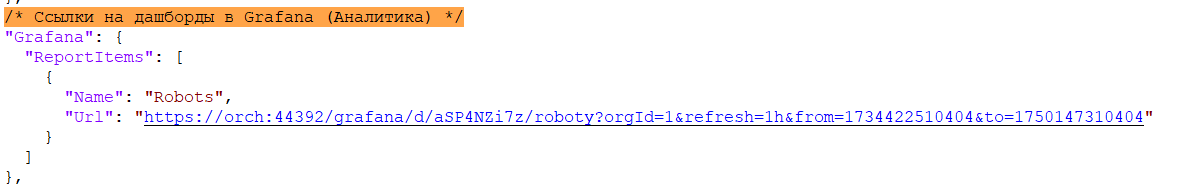

Ссылки на опубликованные отчеты добавляются в конфигурационный файл C:\Primo\WebApi\appsettings.ProdWin.json в секцию Grafana:ReportItems:

alt

Задается Url отчета, полученный в п.6, и произвольное наименование отчета. После этого службу WebApi нужно перезапустить.

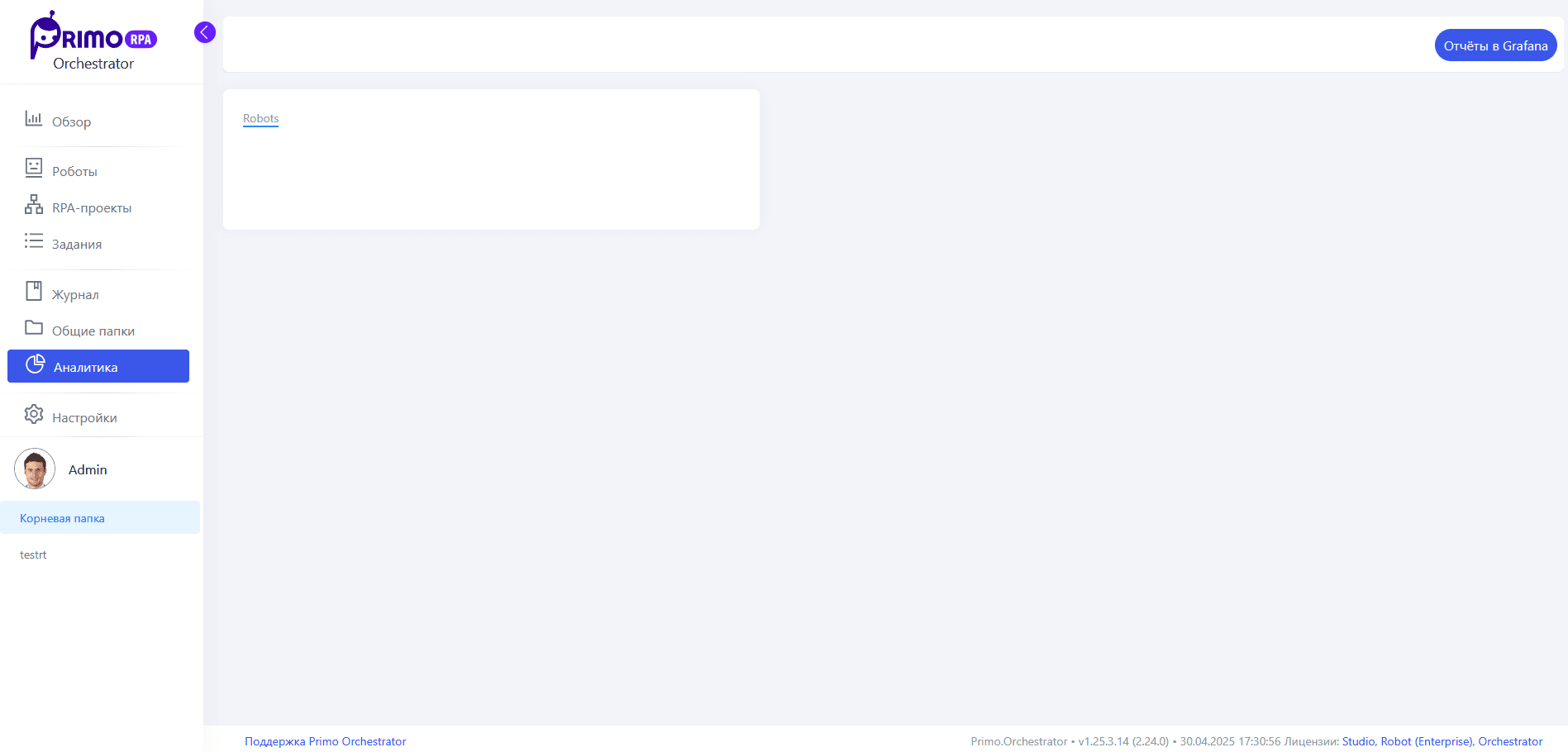

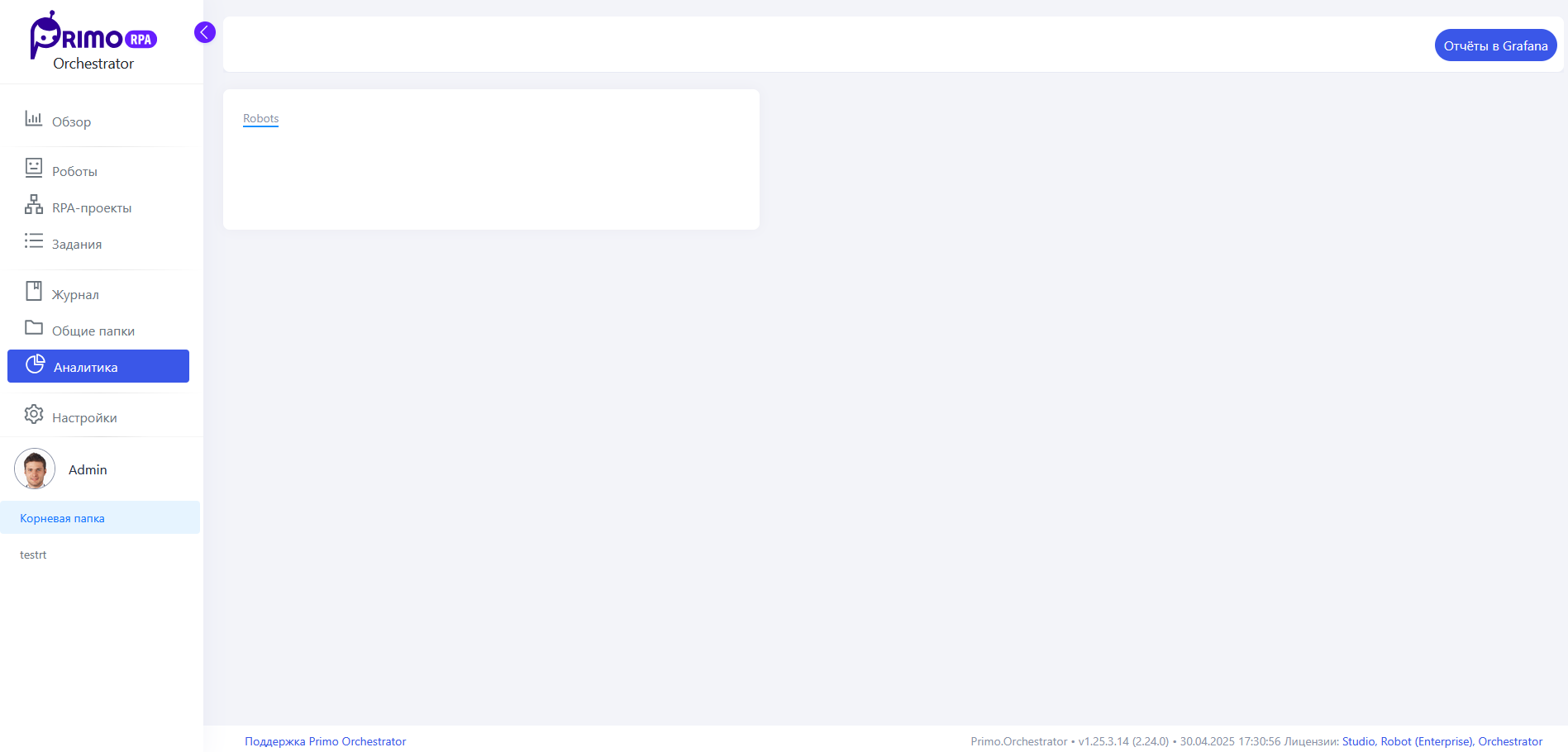

Проверить, что все настроено верно, можно через интерфейс Оркестратора в разделе Журнал/Отчеты:

alt

По клику по кнопке Robots («Robots» – наименование отчета из конфигурационного файла) откроется отчет в Grafana.
